IGBT Topolojisi ve Uygulamaları

IGBT (Insulated Gate Bipolar Transistor) topolojileri, güç elektroniği devrelerinde enerjinin nasıl anahtarlanacağını, yönlendirileceğini ve kontrol edileceğini belirleyen temel devre mimarileridir. Bir IGBT modülünün iç yapısındaki yarı iletken dizilimi, o modülün hangi uygulama alanında en yüksek verimi vereceğini doğrudan etkiler. KMR Elektro Market olarak sunduğumuz "IGBT Topolojisi ve Uygulamaları" kategorisi; tekli anahtarlardan tam köprü devrelere, üç seviyeli (3-Level) inverter yapılarından özel kıyıcı (chopper) devrelerine kadar geniş bir teknik yelpazeyi kapsar. Endüstriyel otomasyon sistemlerinde doğru topoloji seçimi, hem elektrik panosu içerisindeki karmaşıklığı azaltır hem de enerji dönüşüm süreçlerinde oluşan kayıpları minimize ederek sistem ömrünü uzatır.

Kategori Tanıtımı

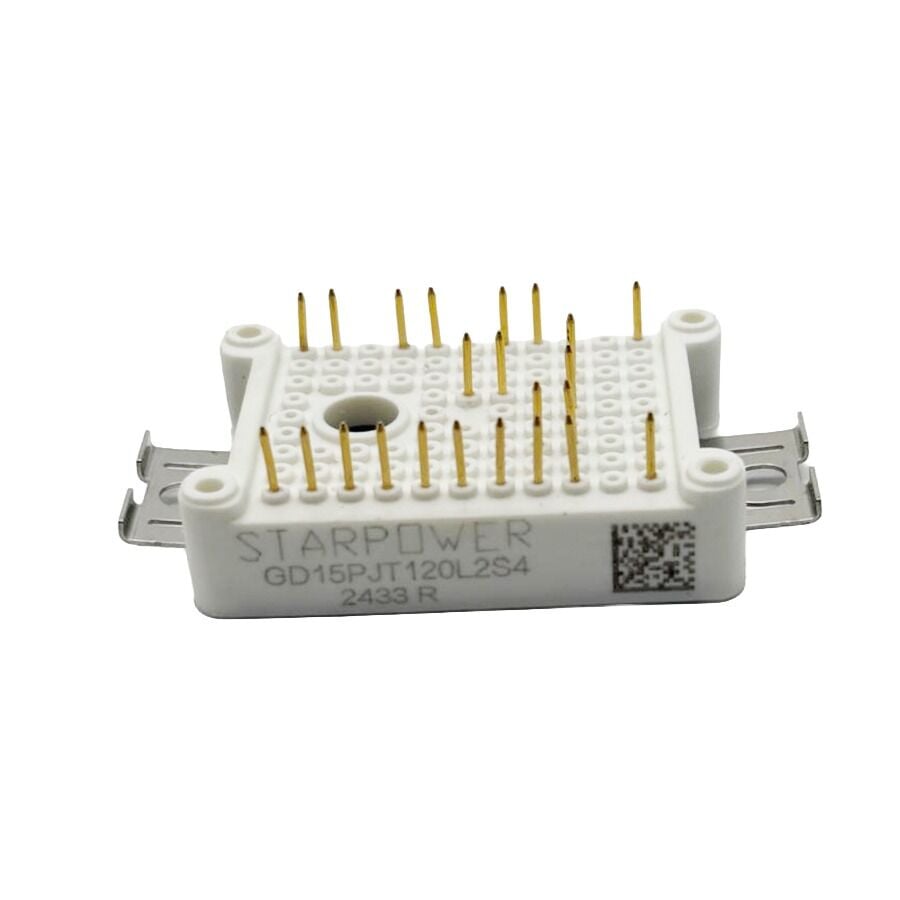

IGBT topolojisi ve uygulamaları kategorisi, endüstride en çok talep gören ve karmaşık güç kontrol gereksinimlerini karşılayan modüler yapıları içerir. Bu kategori altında; motor sürücülerinde kullanılan "Six-Pack" (altılı) topolojiler, yenilenebilir enerji sistemleri için optimize edilmiş "PIM" (Power Integrated Module) yapıları ve yüksek güçlü anahtarlamalar için "Half-Bridge" (yarım köprü) konfigürasyonları yer almaktadır. Elektrik kontrol sistemleri tasarlanırken, uygulamanın faz sayısına, anahtarlama frekansına ve yük tipine göre en uygun iç mimari bu kategoriden seçilir. KMR Elektro Market'in sunduğu profesyonel çözümler, farklı topolojilerdeki modüllerin birbirleriyle uyum içinde çalışmasını sağlayarak yüksek performanslı endüstriyel ekipman üretimini destekler.

Ürün Nedir

IGBT topolojisi, birden fazla IGBT çipinin ve serbest dönüş diyotunun (FWD), belirli bir elektriksel şema oluşturacak şekilde aynı modül gövdesi içerisinde birbirine bağlanmasıdır. Bu modüler yapı, diskret (tekil) bileşenlerle kurulması çok zor ve riskli olan karmaşık devrelerin, kompakt ve izole bir paket içerisinde sunulmasını sağlar. Ürünler, genellikle yüksek ısıl iletkenliğe sahip bakır taban plakaları ve gürültü bağışıklığı yüksek geyt terminalleri ile donatılmıştır. Endüstriyel ekipman dünyasında bu topolojiler; montaj süresini kısaltan, kablolama hatalarını engelleyen ve termal yönetimi tek merkezden yapmaya olanak tanıyan "akıllı güç blokları" olarak tanımlanır.

Nasıl Çalışır

IGBT topolojilerinin çalışma prensibi, her bir IGBT çipinin geyt ucuna gelen PWM (Sinyal Genişlik Modülasyonu) sinyallerinin belirli bir sekansla yönetilmesine dayanır. Örneğin, bir "Half-Bridge" topolojisinde üst ve alt koldaki IGBT'ler sırayla iletime geçerek çıkışta alternatif bir gerilim oluşturur. "Chopper" (kıyıcı) topolojisinde ise, IGBT yüksek frekansta açılıp kapanarak DC gerilimin seviyesini ayarlar. Güç elektroniği uygulamalarında bu topolojik dizilimler, akımın her zaman en az dirençli ve en güvenli yoldan akmasını sağlayan serbest dönüş diyotları ile desteklenir. Bu sayede, endüktif yüklerin neden olduğu yüksek voltaj sıçramaları sönümlenir ve yarı iletken çipler korunur.

Teknik Özellikler

IGBT topolojisi ve uygulamalarında performans kriterlerini belirleyen temel teknik özellikler şunlardır:

• Devre Konfigürasyonu: Single, Dual, Half-Bridge, Six-Pack, PIM, CIB (Converter-Inverter-Brake) seçenekleri.
• Entegre Bileşenler: Modül içerisinde yerleşik bulunan NTC sıcaklık sensörleri ve frenleme tristörleri/diyotları.
• Alçak Endüktanslı Tasarım: Yüksek frekanslı anahtarlamalarda voltaj piklerini azaltan iç bağlantı yapısı.
• Vces ve Ic Değerleri: Topolojinin kullanılacağı şebeke gerilimine ve yük akımına uygun dayanım limitleri.
• Yalıtım Seviyesi: Modül içindeki tüm çipler ile dış taban plakası arasında sağlanan yüksek voltaj izolasyonu.

Kullanım Alanları

Farklı IGBT topolojileri, modern endüstrinin pek çok noktasında spesifik görevler üstlenir:

• Frekans İnvertörleri (VFD): Altılı (Six-Pack) topolojilerle üç fazlı asenkron motorların hız ve tork kontrolü.
• Güneş Enerjisi (Solar) İnverterleri: Üç seviyeli (3-Level NPC) topolojilerle harmoniklerin azaltılması ve yüksek verimli enerji dönüşümü.
• Kesintisiz Güç Kaynakları (UPS): Yarım köprü ve tam köprü yapılarla hassas sinüs dalga üretimi.
• Elektrikli Araç Şarj Üniteleri: Yüksek frekanslı kıyıcı (Chopper) ve doğrultucu topolojileri ile hızlı şarj kontrolü.
• Endüstriyel Isıtma ve Kaynak: Rezonans devrelerine uygun özel topolojilerle yüksek güç yoğunluğu sağlama.

Avantajları

KMR Elektro Market'in sunduğu gelişmiş IGBT topolojilerini kullanmak, sistem tasarımında çok yönlü avantajlar sağlar. En önemli fayda, "kompakt yapı" sayesinde elektrik panosu boyutlarının küçülmesidir; çünkü modüler topolojiler birçok dış bağlantıyı modül içine hapseder. İkinci olarak, çiplerin birbirine çok yakın ve simetrik yerleşimi sayesinde devredeki kaçak endüktanslar azalır, bu da daha temiz bir anahtarlama dalga formu ve düşük EMI (Elektromanyetik Girişim) demektir. Ayrıca, entegre sıcaklık sensörleri (NTC) sayesinde sistemin termal durumu anlık olarak izlenebilir, bu da cihazın aşırı ısınma kaynaklı arızalara karşı korunmasını sağlar.

Seçerken Dikkat Edilmesi Gerekenler

Topoloji ve uygulama bazlı modül seçiminde şu teknik detaylar göz önünde bulundurulmalıdır:

• Uygulama Tipi: Motor sürücü mü, inverter mi yoksa DC kıyıcı mı? Her uygulama farklı bir iç dizilim gerektirir.
• Anahtarlama Frekansı: Yüksek frekanslı uygulamalarda (20kHz+) "Trench-Fieldstop" gibi düşük kayıplı çip teknolojisine sahip topolojiler seçilmelidir.
• Soğutma Kapasitesi: Modülün içindeki tüm çiplerin toplam ısı yayılımı, seçilen ısı emicinin kapasitesiyle uyumlu olmalıdır.
• Sürücü Uyumluluğu: Seçilen topolojideki gate terminal sayısı ve geyt kapasitesi (Cies), kontrol kartınızın çıkış gücüyle örtüşmelidir.

Endüstriyel Önemi

IGBT topolojisi ve uygulamaları, endüstriyel otomasyonun ve enerji devriminin mimari planlarıdır. Sadece bir bileşen değil, bütünsel bir çözüm sunan bu topolojiler sayesinde bugün çok daha verimli motor sürücüleri, daha küçük boyutlu güneş paneli inverterleri ve daha güvenilir elektrikli ulaşım sistemleri üretilebilmektedir. Enerji verimliliğinin ve sistem güvenilirliğinin ön planda olduğu günümüzde, doğru topolojiyi doğru uygulamayla buluşturmak, mühendislik başarısının anahtarıdır. KMR Elektro Market olarak, teknik uzmanlığımızla projelerinize en uygun IGBT topolojilerini sunarak, endüstriyel tesislerinizin teknolojik altyapısını güçlendiriyoruz.

Açıklama: IGBT topolojisi ve uygulamaları, güç elektroniği sistemlerinde enerji anahtarlamasını optimize eden, farklı iç devre yapılarına (Half-Bridge, Six-Pack, PIM vb.) sahip profesyonel yarı iletken mimarileridir. KMR Elektro Market bünyesindeki geniş topoloji seçenekleri; motor sürücüleri, güneş enerjisi inverterleri ve elektrik panosu projelerinizde yüksek verimlilik, düşük gürültü ve üstün güvenilirlik sağlar.
