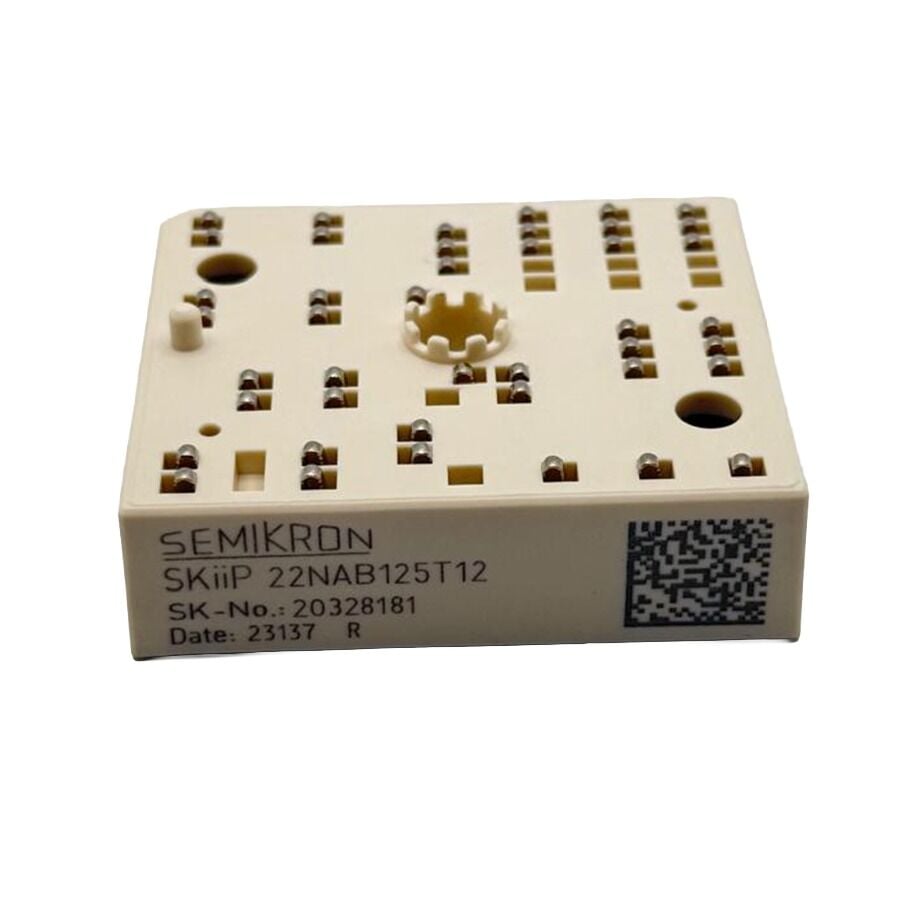

Semikron SKiiP22NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper

Semikron SKiiP22NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper

Semikron SKiiP22NAB125T12 IGBT modül, MiniSKiiP serisinin yüksek performanslı üyelerinden biri olup 1200V gerilim ve 125A akım kapasitesi ile endüstriyel güç elektroniği uygulamaları için geliştirilmiştir. 3 faz doğrultucu, frenleme chopper devresi ve inverter köprü yapısını tek modülde birleştirerek sistem tasarımını sadeleştirir ve kompakt çözümler sunar.

Özellikler

• Model: SKiiP22NAB125T12
• Marka: Semikron
• Ürün Tipi: IGBT Modül (MiniSKiiP)
• Kolektör-Emiter Gerilimi (VCES): 1200V
• Sürekli Kolektör Akımı (IC): 125A
• Tepe Kolektör Akımı (ICM): ~250A
• Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter
• IGBT Teknolojisi: Trench IGBT
• Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
• Gate-Emitter Gerilimi (VGES): ±20V
• Maksimum Junction Sıcaklığı: 150°C
• Çalışma Sıcaklığı: -40°C ~ +150°C
• İzolasyon Gerilimi: 2500V AC
• NTC sıcaklık sensörü entegre
• Yaylı kontak (lehimsiz) bağlantı teknolojisi
• Düşük switching kayıpları ve yüksek verim
• Kısa devre dayanımı (~10µs)
• UL sertifikalı (E63532)
• RoHS uyumlu

Kullanım Alanları

• Endüstriyel inverter sistemleri
• Motor sürücüleri (VFD)
• HVAC uygulamaları
• UPS (Kesintisiz güç kaynakları)
• Yenilenebilir enerji sistemleri
• Servo sürücüler

Avantajları

• Tek modülde tam güç çözümü (rectifier + inverter + chopper)
• 1200V yüksek gerilim dayanımı
• 125A yüksek akım kapasitesi
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Lehimsiz bağlantı ile yüksek güvenilirlik
• Düşük anahtarlama kayıpları ile yüksek verim
• Yüksek termal performans ve uzun ömür

Açıklama: Semikron SKiiP22NAB125T12 IGBT modül, inverter ve motor sürücü uygulamalarında maksimum performans sunmak üzere tasarlanmıştır. 3 faz doğrultucu, inverter ve frenleme devresini tek modülde birleştirerek sistem tasarımını sadeleştirir ve maliyetleri düşürür. 1200V gerilim ve 125A akım kapasitesi ile endüstriyel uygulamalarda güvenilir ve verimli bir çözümdür.
