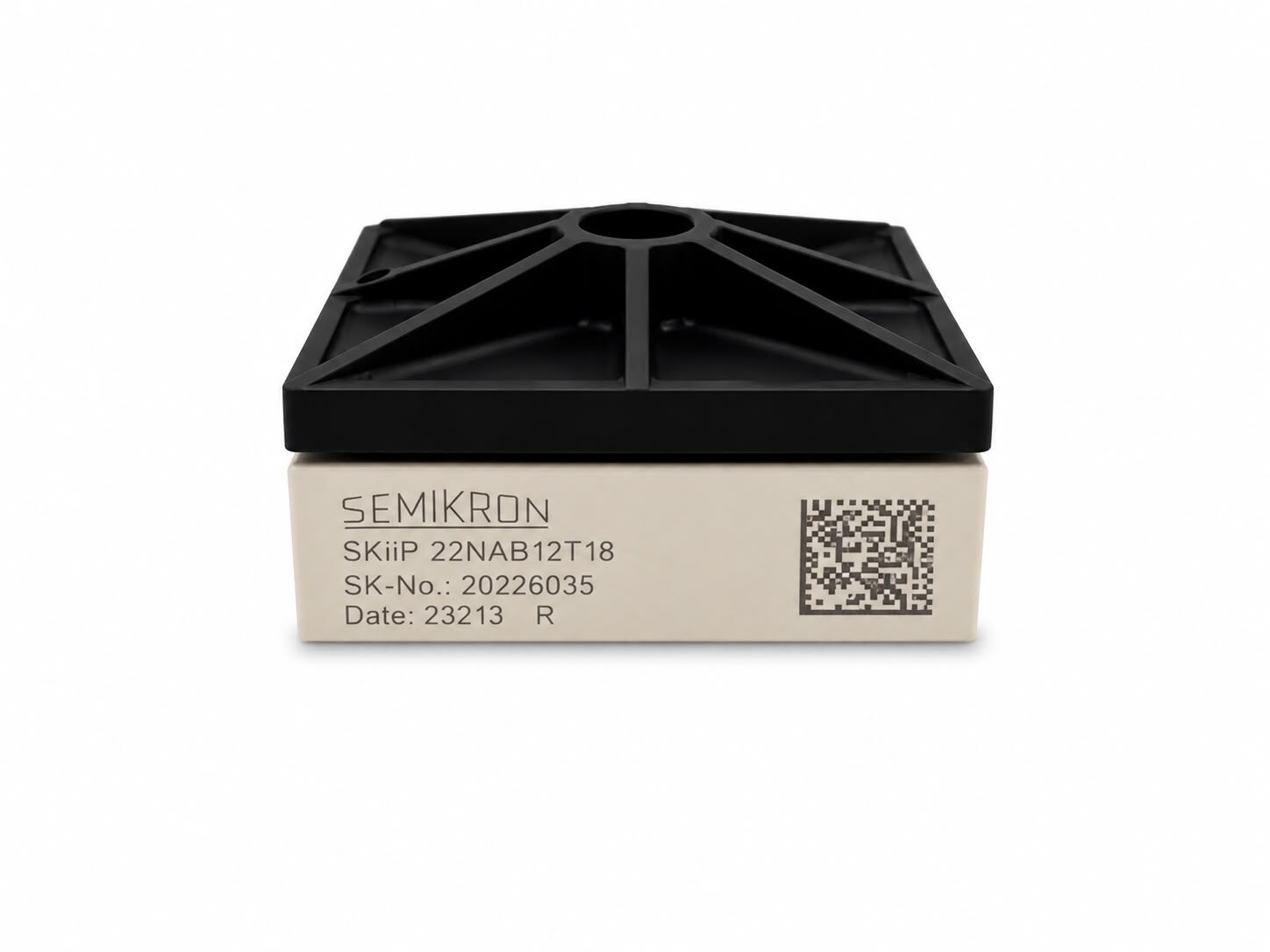

Semikron SKiiP22NAB12T18 1200V 25A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP22NAB12T18 1200V 25A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP22NAB12T18 IGBT modül, MiniSKiiP teknolojisi ile geliştirilmiş kompakt yapıya sahip, 1200V gerilim ve yaklaşık 25A akım kapasitesi sunan entegre güç modülüdür. 3 faz doğrultucu, frenleme chopper devresi ve inverter köprü yapısını tek modülde birleştirerek inverter ve motor sürücü sistemlerinde yüksek verim ve yer tasarrufu sağlar.
Özellikler
- Model: SKiiP22NAB12T18
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Sürekli Kolektör Akımı (IC): 23A – 25A
- Tepe Kolektör Akımı (ICM): 46A
- Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Kısa devre dayanımı (~10µs)
- Paket Tipi: Case M2
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- 3 faz motor sürücü sistemleri
- Endüstriyel inverterler
- HVAC uygulamaları
- UPS (Kesintisiz güç kaynakları)
- Servo sürücüler
- Kompakt güç elektroniği sistemleri
Avantajları
- Tek modülde tam çözüm (rectifier + inverter + chopper)
- 1200V yüksek gerilim dayanımı
- Kompakt MiniSKiiP tasarım ile yer tasarrufu
- Lehimsiz bağlantı sayesinde yüksek güvenilirlik
- Düşük anahtarlama kayıpları ile yüksek verim
- Yüksek titreşim ve termal dayanım
Açıklama: Semikron SKiiP22NAB12T18 IGBT modül, kompakt yapısı ve entegre güç devreleri sayesinde modern inverter ve motor sürücü uygulamalarında maksimum performans sunar. 3 faz doğrultucu, inverter ve frenleme devresini tek modülde birleştirerek sistem maliyetlerini düşürür ve tasarım sürecini kolaylaştırır. 1200V gerilim dayanımı ve yaklaşık 25A akım kapasitesi ile endüstriyel uygulamalarda güvenilir ve verimli bir çözümdür.
