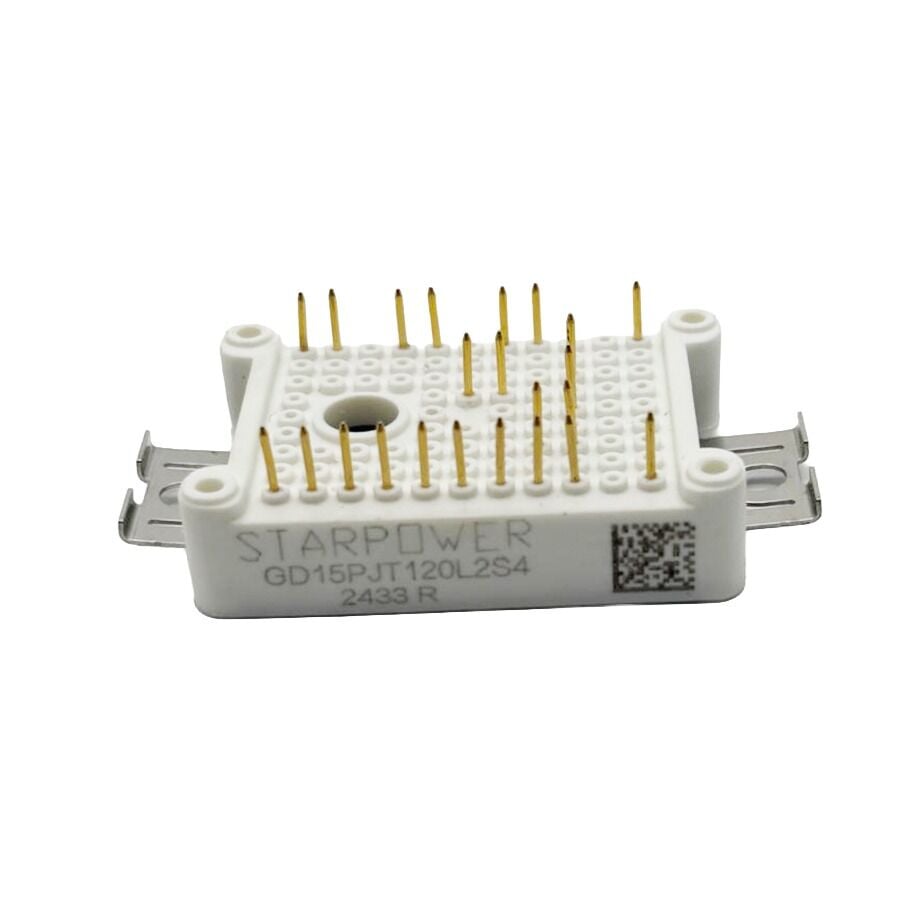

Starpower GD15PJT120L2S4 15A 1200V IGBT Modül PIM
Starpower GD15PJT120L2S4 15A 1200V IGBT Modül PIM
Starpower GD15PJT120L2S4 IGBT modül, 1200V gerilim ve 15A akım kapasitesi ile düşük ve orta güç uygulamaları için geliştirilmiş yüksek verimli bir yarı iletken güç modülüdür. Trench Field Stop IGBT teknolojisi sayesinde düşük iletim kayıpları ve yüksek anahtarlama performansı sunar. PIM (Power Integrated Module) yapısı ile inverter, UPS ve motor sürücü sistemlerinde kompakt ve güvenilir çözümler sağlar.
Özellikler
- Model: GD15PJT120L2S4
- Marka: Starpower
- Ürün Tipi: IGBT Modül (PIM – Power Integrated Module)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Sürekli Kolektör Akımı (IC): 15A
- Tepe Kolektör Akımı (ICM): 30A
- Gate-Emitter Gerilimi (VGES): ±20V
- IGBT Teknolojisi: Trench Field Stop
- Diyot: Entegre hızlı ve yumuşak toparlanma (FWD)
- Maksimum Junction Sıcaklığı: 175°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- Düşük VCE(sat) ile yüksek verimlilik
- 10µs kısa devre dayanımı
- DBC izole taban yapısı
- Düşük endüktanslı modül tasarımı
- Montaj Tipi: Modül (vidalı / PCB uyumlu)
- RoHS uyumlu
Kullanım Alanları
- Motor sürücü inverterleri
- AC ve DC servo sürücüler
- UPS (Kesintisiz Güç Kaynakları)
- Endüstriyel güç kaynakları
- Küçük ve orta ölçekli inverter sistemleri
- Enerji dönüşüm sistemleri
Avantajları
- 1200V gerilim dayanımı ile güvenli çalışma
- Düşük iletim kaybı ile yüksek enerji verimliliği
- Entegre yapı sayesinde kompakt tasarım
- Yüksek sıcaklık dayanımı (175°C junction)
- Kısa devreye karşı dayanıklı yapı
- Hızlı anahtarlama performansı
Açıklama: Starpower GD15PJT120L2S4 IGBT modül, düşük güçten orta güç seviyesine kadar olan inverter ve güç elektroniği uygulamalarında yüksek performans ve güvenilirlik sunar. 1200V gerilim ve 15A akım kapasitesi ile UPS, motor sürücü ve servo sistemlerinde stabil çalışma sağlar. Trench Field Stop teknolojisi sayesinde sistem kayıplarını minimize eder ve uzun ömürlü kullanım avantajı sunar.
