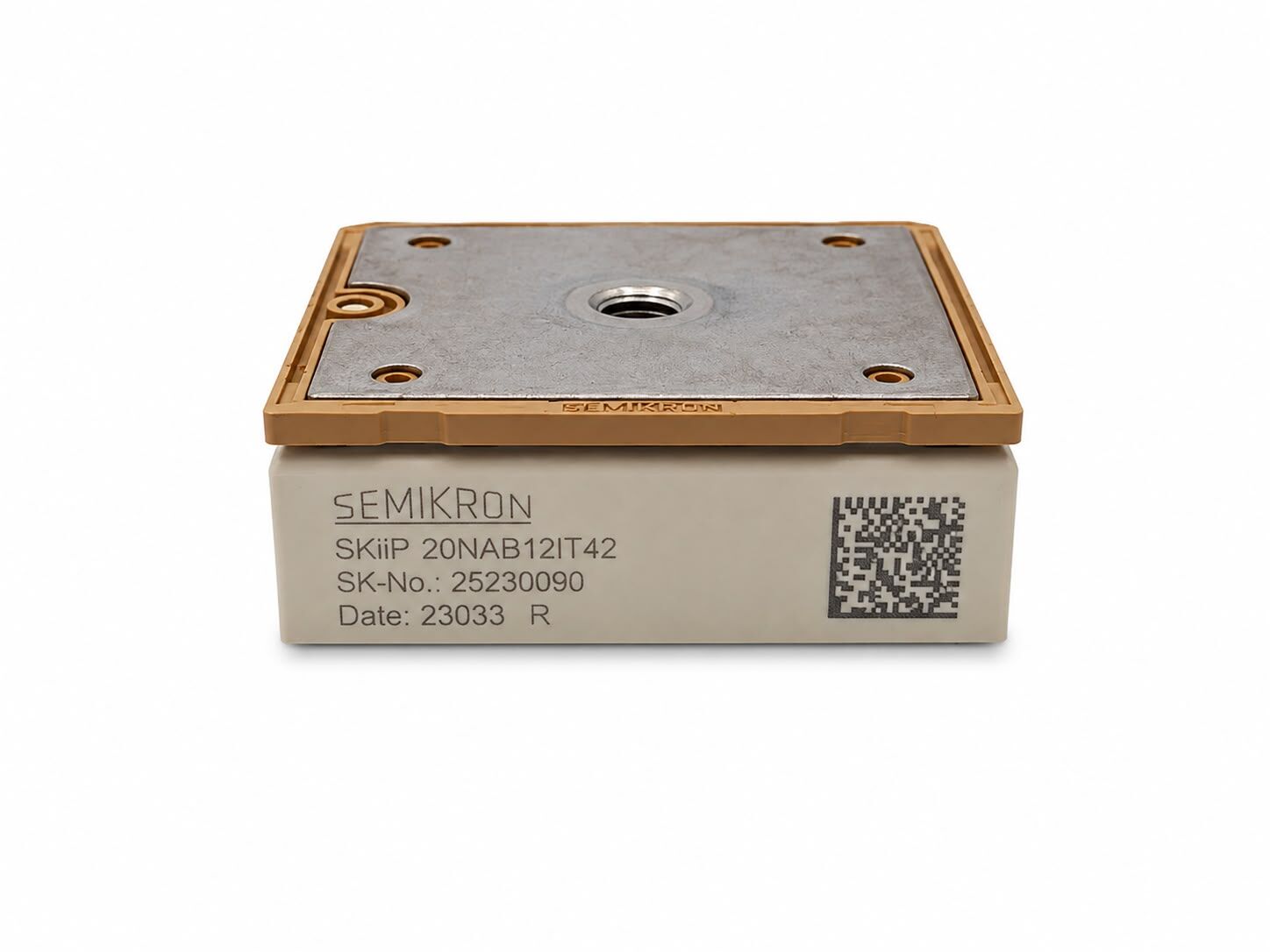

Semikron SKiiP20NAB12IT42 1200V 16A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper

Semikron SKiiP20NAB12IT42 1200V 16A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper

Semikron SKiiP20NAB12IT42 IGBT modül, MiniSKiiP serisinin kompakt ve yüksek performanslı üyelerinden biri olup, 1200V gerilim ve 16A akım kapasitesi ile endüstriyel inverter ve motor sürücü uygulamaları için geliştirilmiştir. 3 faz doğrultucu, frenleme chopper devresi ve inverter yapısını tek modülde birleştirerek sistem tasarımını sadeleştirir ve yer tasarrufu sağlar.

Özellikler

• Model: SKiiP20NAB12IT42
• Marka: Semikron
• Ürün Tipi: IGBT Modül (MiniSKiiP 2)
• Kolektör-Emiter Gerilimi (VCES): 1200V
• Sürekli Kolektör Akımı (IC): 16A (25°C)
• Tepe Kolektör Akımı (ICM): 32A
• Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter
• IGBT Teknolojisi: Trench IGBT
• Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
• Gate-Emitter Gerilimi (VGES): ±20V
• Çalışma Sıcaklığı (Tj): -40°C ~ +150°C
• İzolasyon Gerilimi: 2500V AC
• NTC sıcaklık sensörü entegre
• Yaylı kontak (lehimsiz) bağlantı teknolojisi
• Düşük switching kayıpları ve yüksek verim
• Kısa devre dayanımı (~10µs)
• UL sertifikalı (E63532)
• RoHS uyumlu

Kullanım Alanları

• 3 faz motor sürücü sistemleri
• Endüstriyel inverterler
• HVAC sistemleri
• UPS (Kesintisiz güç kaynakları)
• Servo sürücüler
• Kompakt güç elektroniği uygulamaları

Avantajları

• Tek modülde tam güç çözümü (rectifier + inverter + chopper)
• 1200V yüksek gerilim dayanımı
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Lehimsiz bağlantı sayesinde yüksek güvenilirlik
• Düşük anahtarlama kayıpları ile yüksek verim
• Yüksek termal performans ve uzun ömür

Açıklama: Semikron SKiiP20NAB12IT42 IGBT modül, kompakt yapısı ve entegre güç devresi sayesinde modern inverter ve motor sürücü uygulamalarında maksimum performans sunar. 3 faz doğrultucu, inverter ve frenleme devresini tek modülde birleştirerek sistem tasarımını basitleştirir ve maliyetleri düşürür. MiniSKiiP teknolojisi ile uzun ömürlü, güvenilir ve verimli bir çözüm sunar.
