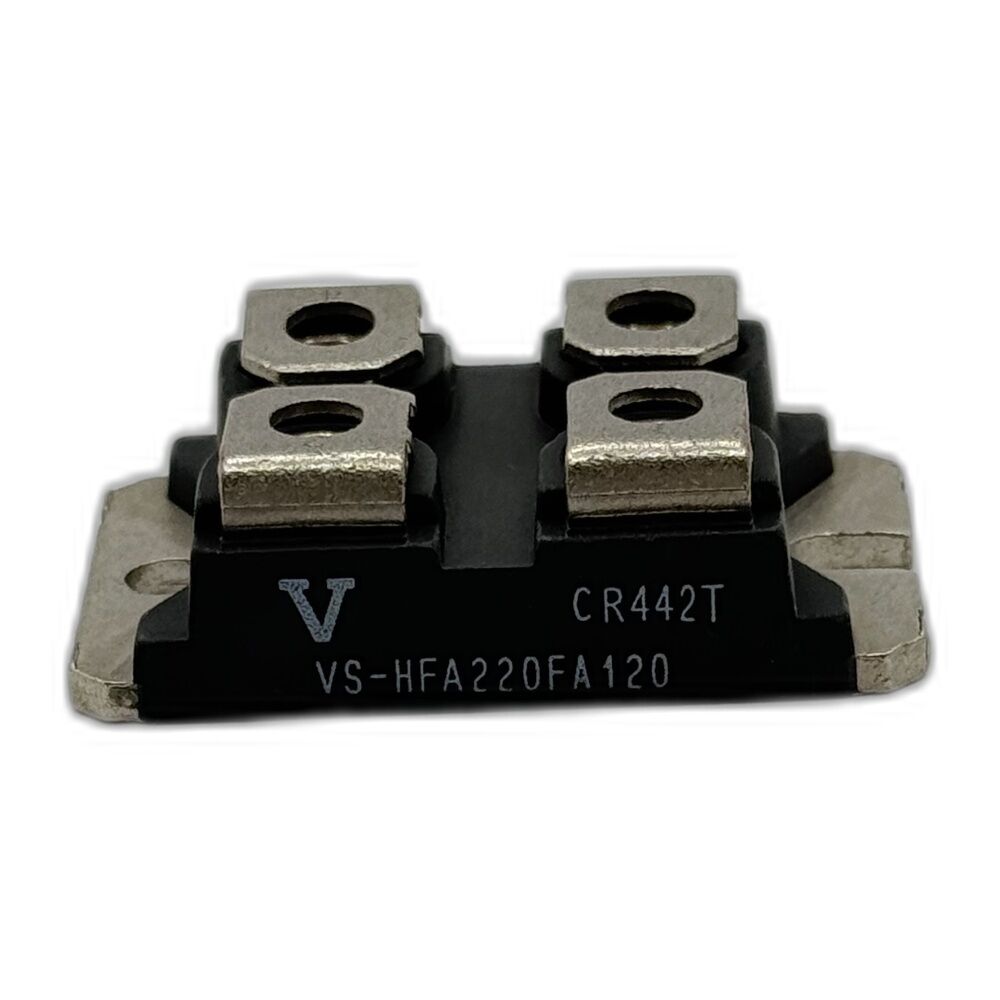

Vishay VS-HFA220FA120 1200V 220A HEXFRED Ultrafast Diyot Modülü (Dual Diode – Seri Konfigürasyon)

Vishay VS-HFA220FA120 1200V 220A HEXFRED Ultrafast Diyot Modülü (Dual Diode – Seri Konfigürasyon)

Vishay VS-HFA220FA120, 1200V gerilim ve 220A akım kapasitesine sahip HEXFRED® serisi ultrafast soft recovery diyot modülüdür. Dual diyot (seri konfigürasyon) yapısı sayesinde doğrultma, serbest dolaşım (freewheeling) ve clamp uygulamalarında yüksek verimlilik ve düşük kayıplı performans sunar.

Özellikler

• VRRM: 1200V
• Ortalama akım (IF(AV)): 220A (modül başına)
• Topoloji: Dual diyot (seri bağlı konfigürasyon)
• Diyot teknolojisi: HEXFRED® ultrafast soft recovery
• Reverse recovery süresi (trr): ~58 ns
• Forward voltaj (VF): ~2.68V (tipik @100A)
• Sürekli akım (IF): 110A (@Tc=68°C)
• Darbe akımı (IFSM): 700A
• İzolasyon gerilimi: 2500V AC
• Çalışma sıcaklığı: -55°C / +150°C
• Montaj tipi: SOT-227 (izole tabanlı modül)
• İzolasyonlu bakır taban ile ortak soğutucu kullanımı

Kullanım Alanları

• Yüksek gerilim güç kaynakları
• Motor sürücüleri ve inverter sistemleri
• Endüstriyel kaynak makineleri
• Serbest dolaşım (freewheel) diyot uygulamaları
• DC-DC dönüştürücüler
• Clamp ve doğrultma devreleri

Avantajları

• Ultrafast recovery ile düşük anahtarlama kayıpları
• Yüksek akım kapasitesi ile güçlü performans
• İzolasyonlu yapı sayesinde kolay montaj
• Düşük ters toparlanma süresi ile yüksek verimlilik
• Kompakt SOT-227 kasa ile yer tasarrufu
• Endüstriyel uygulamalar için yüksek güvenilirlik

Açıklama: Vishay VS-HFA220FA120 diyot modülü, 1200V gerilim ve 220A akım kapasitesi ile yüksek güçlü doğrultma ve serbest dolaşım uygulamalarında üstün performans sağlar. HEXFRED® teknolojisi sayesinde düşük kayıplı ve hızlı anahtarlama sunarken, izole taban yapısı ile endüstriyel sistemlerde güvenilir ve uzun ömürlü kullanım imkanı sunar.
