Vishay VS-GB75DA120UP 1200V 75A IGBT Modülü

Vishay VS-GB75DA120UP 1200V 75A IGBT Modülü

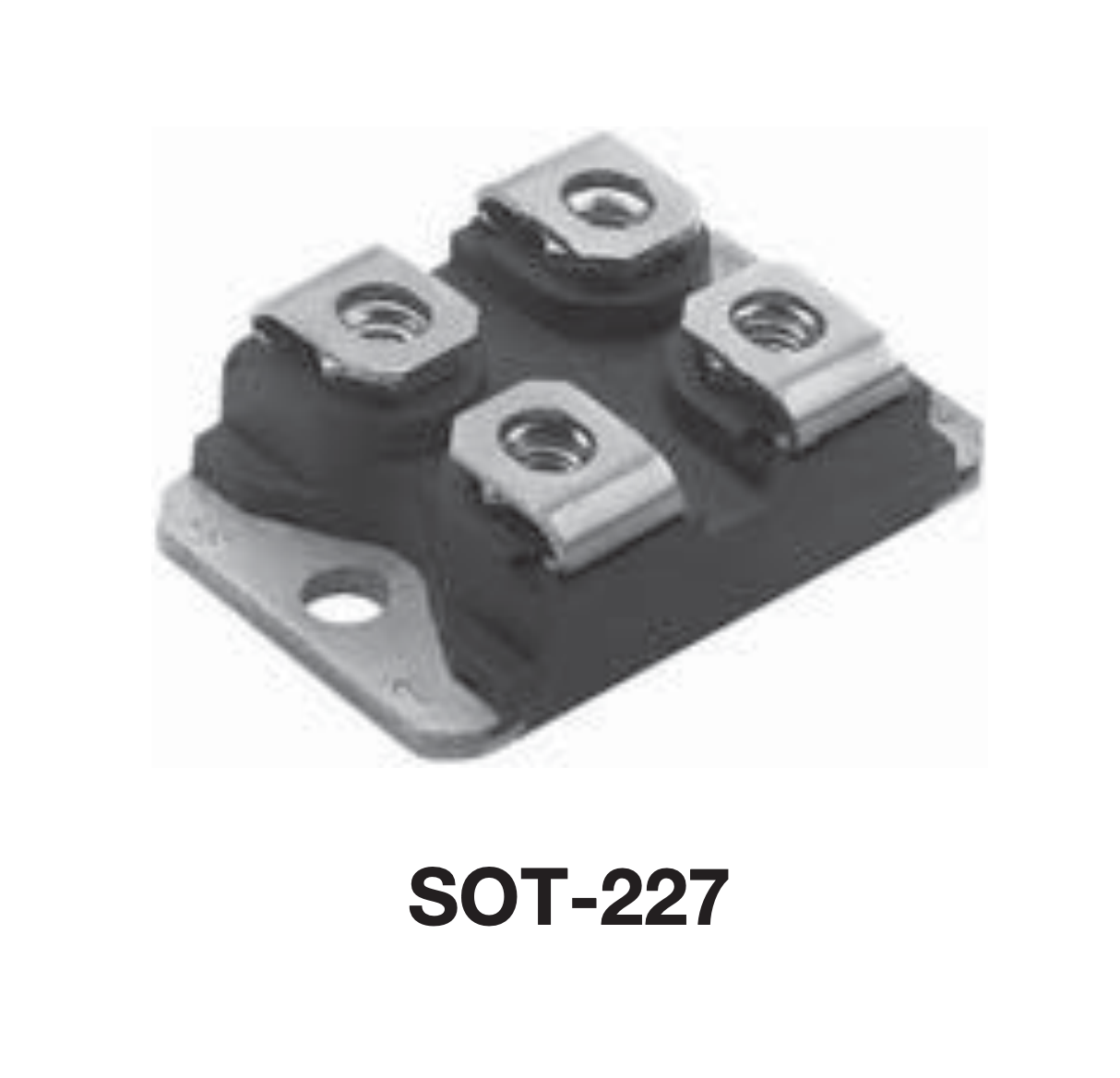

Vishay GB75DA120UP, yüksek verimlilik ve hızlı anahtarlama gerektiren güç dönüştürme sistemleri için tasarlanmış NPT (Non-Punch-Through) teknolojili bir IGBT modülüdür. Kompakt SOT-227 (miniBLOC) kılıf yapısı, düşük iç endüktans ve mükemmel ısıl iletim özellikleri sunar. Özellikle 8 kHz ile 60 kHz arasındaki anahtarlama frekanslarında yüksek performans göstermek üzere optimize edilmiştir. İzole edilmiş gövdesi sayesinde soğutucu üzerine doğrudan montaj kolaylığı sağlar.

Özellikler

• Marka: Vishay Semiconductors
• Ürün Tipi: Ultra Hızlı IGBT Modülü (Tekli)
• Kollektör-Emitter Gerilimi (VCES): 1200 V
• Nominal Kolektör Akımı (IC): 75 A (95°C'de)
• Kılıf Tipi: SOT-227 (miniBLOC - İzoleli)
• Teknoloji: NPT Generation V IGBT
• Dahili Diyot: HEXFRED® (düşük Qrr, düşük anahtarlama enerjisi)
• İzolasyon Gerilimi: 2500 V RMS
• Güç Dağıtımı (PD): 658 W (25°C'de)
• Çalışma Sıcaklığı: -40°C ile +150°C arası

Kullanım Alanları

Vishay GB75DA120UP, yüksek gerilim ve akım yönetimi gerektiren şu alanlarda kullanılmaktadır:

• Güç Kaynakları: Endüstriyel SMPS (Anahtarlamalı Güç Kaynakları) ve UPS (Kesintisiz Güç Kaynakları) sistemleri.
• Kaynak Makineleri: Inverter tabanlı endüstriyel kaynak üniteleri.
• Endüstriyel Isıtma: İndüksiyon ısıtma sistemleri.
• Motor Kontrolü: Yüksek performanslı AC ve DC motor sürücü devreleri.
• Güç Dönüştürücüler: Yüksek verimli DC-AC veya AC-DC güç dönüştürme katları.
