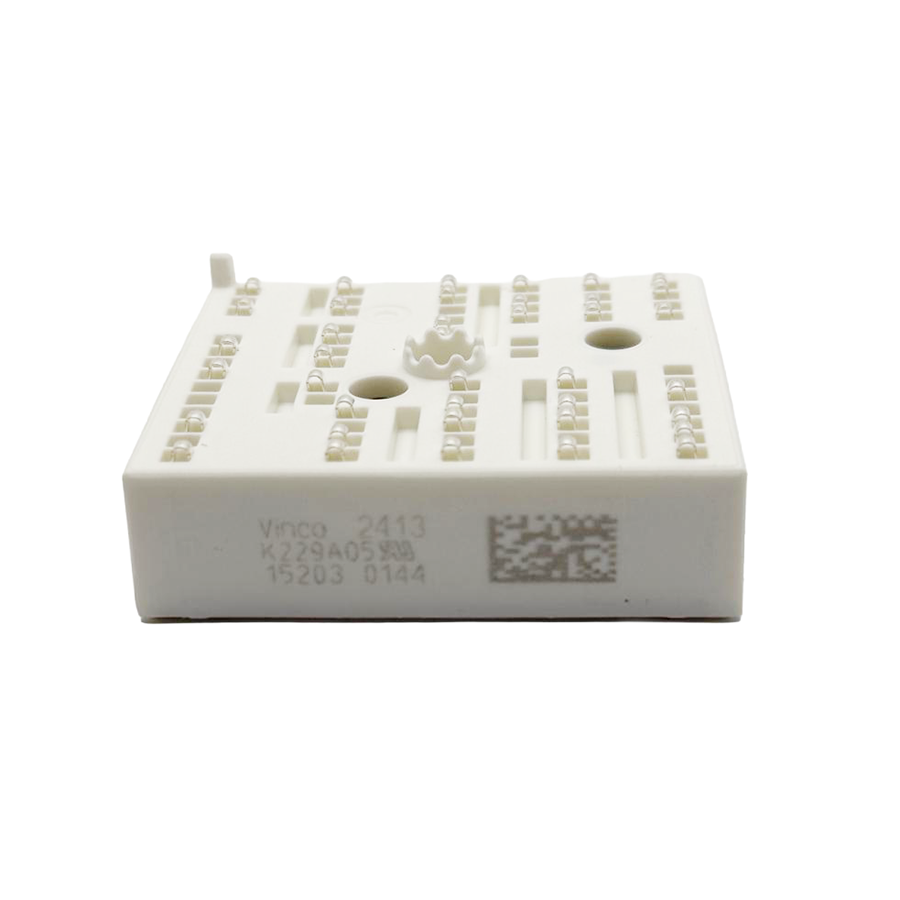

Vincotech V23990-K229-A-PM MiniSKiiP 2 PIM 1200V 25A IGBT Modül
Vincotech V23990-K229-A-PM MiniSKiiP 2 PIM 1200V 25A IGBT Modül
Vincotech V23990-K229-A-PM MiniSKiiP 2 PIM modül, 1200V gerilim ve 25A sınıfında endüstriyel güç elektroniği uygulamaları için geliştirilmiş kompakt bir IGBT modül çözümüdür. Solderless interconnection yapısı sayesinde güvenilir mekanik bağlantı sunarken, Trench Fieldstop teknolojisi ile yüksek verimlilik ve kararlı anahtarlama performansı sağlar. Endüstriyel motor sürücüleri başta olmak üzere inverter ve güç kontrol sistemlerinde tercih edilen bu modül, kompakt yapısı ile pano ve sürücü tasarımlarında verimli kullanım imkânı sunar.
Özellikler
- Marka: Vincotech
- Model: V23990-K229-A-PM
- Ürün Tipi: MiniSKiiP 2 PIM IGBT Modül
- Kolektör-Emetör Kırılma Gerilimi (VCE): 1200V
- IGBT DC Kolektör Akımı (IC): 33A
- Ürün sınıfı: 1200V / 25A
- Diyot DC İleri Akımı (IF): 24A
- Diyot Repetitive Peak Reverse Voltage (VRRM): 1200V
- Ek diyotlar için Repetitive Peak Reverse Voltage: 1600V
- Gate-Emitter Peak Voltage (VGE): ±20V
- Kısa devre dayanımı: 10µs
- Maksimum jonksiyon sıcaklığı: 150°C
- Depolama sıcaklığı: -40°C ile +125°C arası
- Anahtarlama altında çalışma sıcaklığı: -40°C ile +(Tjmax - 25)
- İzolasyon gerilimi: 4000V
- Creepage mesafesi: minimum 12.7mm
- Clearance mesafesi: minimum 12.7mm
- Comparative Tracking Index (CTI): >200
- Teknoloji: Trench Fieldstop
- Bağlantı yapısı: Solderless interconnection
- Yaklaşık ölçüler: 59 x 52 x 16.13mm
Kullanım Alanları
- Endüstriyel motor sürücüleri
- IGBT inverter sistemleri
- Güç dönüştürücü devreleri
- Otomasyon ve sürücü panoları
- Endüstriyel kontrol uygulamaları
Avantajları
- Kompakt MiniSKiiP 2 gövde yapısı sayesinde yer tasarrufu sağlar
- 1200V sınıfı yapısı ile endüstriyel güç uygulamalarına uygundur
- Trench Fieldstop teknolojisi ile verimli anahtarlama performansı sunar
- Solderless interconnection yapısı ile montaj ve bağlantı güvenilirliğini artırır
- Yüksek izolasyon dayanımı sayesinde güvenli sistem tasarımına katkı sağlar
- Motor sürücü ve inverter projelerinde kararlı çalışma sunar
Açıklama: Vincotech V23990-K229-A-PM MiniSKiiP 2 PIM 1200V 25A IGBT modül, kompakt ölçüleri, güçlü elektriksel değerleri ve endüstriyel sürücü uygulamalarına uygun yapısı ile profesyonel sistem tasarımlarında güvenle tercih edilebilecek bir güç modülüdür. KMR Elektro Market için e-ticarete uygun şekilde hazırlanan bu ürün açıklaması, teknik odaklı ve SEO uyumlu bir yapıda düzenlenmiştir.
