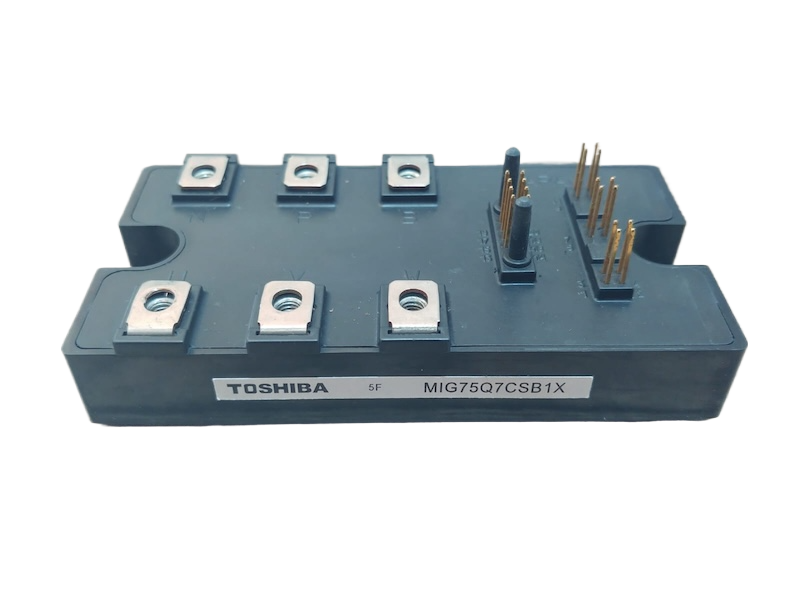

Toshiba MIG75Q7CSB1X IGBT Modülü 1200V 75A

Toshiba MIG75Q7CSB1X IGBT Modülü 1200V 75A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 75 A kolektör akımı (IC) kapasitesine sahiptir.
• Akıllı Entegrasyon (IPM Yapısı):

1. 3 fazlı inverter köprüsü (6 adet NPT-IGBT ve ters-paralel bağlı hızlı serbest dolaşım diyotları)
2. Dahili kapı sürücü (Gate Driver) devreleri
3. Yüksek taraflı (High-side) ve alçak taraflı (Low-side) kontrol elektroniği

• Dahili Koruma İşlevleri:

1. Kontrol beslemesi düşük gerilim koruması (UV - Under Voltage)
2. Aşırı akım / kısa devre koruması (OC/SC - Over Current/Short Circuit)
3. Aşırı sıcaklık koruması (OT - Over Temperature) ve hata bildirim çıkışı (Fault Signal)

• Yalıtım ve Kılıf Yapısı: Seramik tabanlı izole taban plakası (2500 V AC yalıtım gerilimi) ve kompakt endüstriyel IPM kılıf tasarımı.
• Giriş Sinyali Uyumluluğu: Mikrodenetleyici (MCU) veya DSP lojik seviyeleri ile (TTL/CMOS) doğrudan sürülebilir giriş yapısı.

Kullanım Alanları

• Endüstriyel AC Motor Sürücüleri (Inverters): Orta güç sınıfındaki asenkron ve senkron motorların hız/tork denetimini sağlayan frekans konvertörleri.
• Servo Sürücü Sistemleri: CNC tezgahları, endüstriyel robotlar ve otomasyon hatlarındaki hassas konumlandırma sürücüleri.
• HVAC ve Pompa Sürücüleri: İklimlendirme santralleri, endüstriyel kompresörler ve su pompaları.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tip yedek güç sistemlerinin ve invertör katlarının güç üniteleri.
• Yenilenebilir Enerji Dönüştürücüleri: Güneş enerjisi (PV) invertörleri ve rüzgar türbini yardımcı sürücü üniteleri.

Avantajları

• Tümleşik Sürücü ve Koruma (Daha Az Harici Bileşen): Kapı sürücü devrelerinin ve koruma mekanizmalarının modül içinde yer alması, harici sürücü kartı tasarım ihtiyacını ortadan kaldırır ve PCB alanını büyük ölçüde küçültür.
• Gelişmiş Sistem Güvenilirliği: Kısa devre, düşük gerilim veya aşırı sıcaklık durumlarında dahili koruma devreleri mikro saniyeler içinde devreye girerek modülün ve ana kontrol kartının zarar görmesini engeller.
• Optimize Edilmiş Anahtarlama ve Düşük EMI: IGBT kapı dirençleri ve sürme parametreleri modül içinde fabrikasyon olarak optimize edildiğinden elektromanyetik parazit (EMI) ve gerilim sıçramaları minimize edilir.
• Geliştirilmiş Termal Performans: Seramik izole taban yapısı ve düşük iç termal direnç (Rth) sayesinde oluşan ısıyı soğutucuya efektif bir şekilde aktarır.
• Tasarım Sürecini Hızlandırma: Sürücü ve güç katı tek bir test edilmiş pakette sunulduğu için mühendislik ve ürün geliştirme (R&D) sürelerini belirgin şekilde kısaltır.
