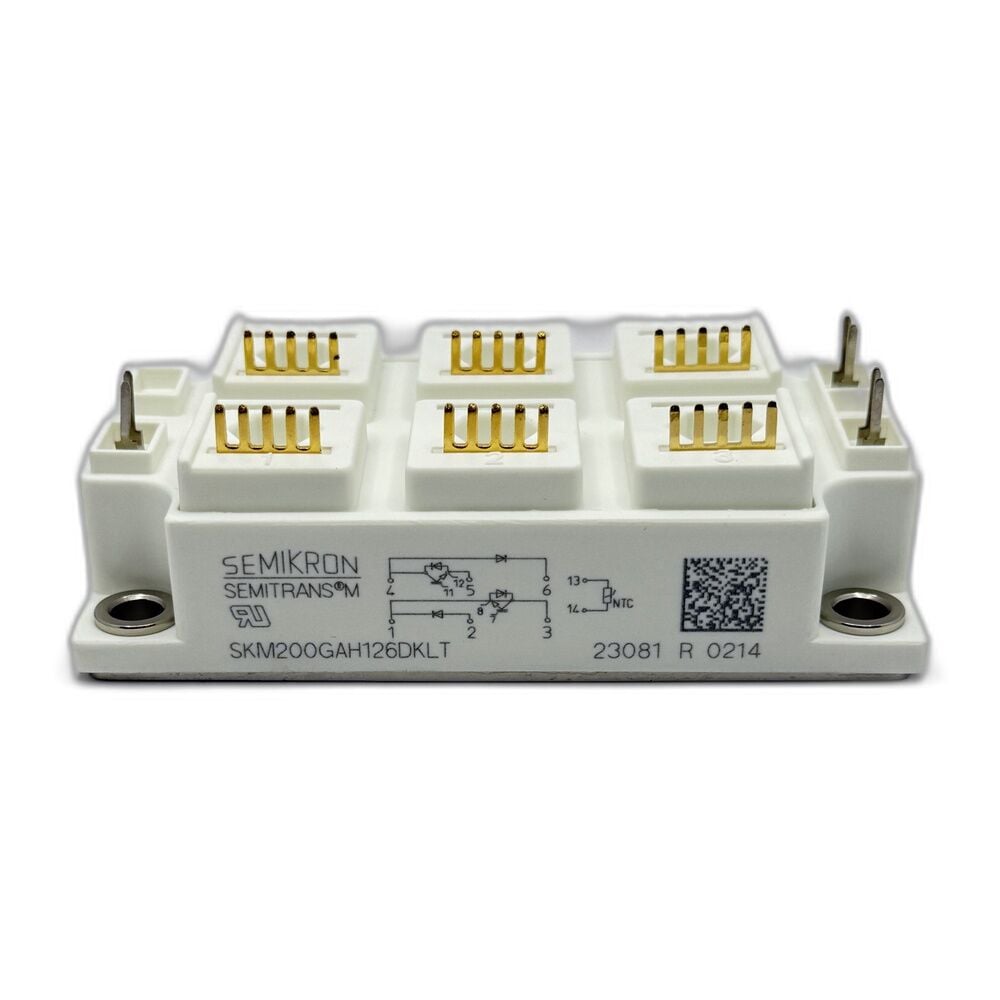

Semikron SKM200GAH126DKLT 1200V 200A IGBT Güç Modülü (Half Bridge – Dual IGBT)

Semikron SKM200GAH126DKLT 1200V 200A IGBT Güç Modülü (Half Bridge – Dual IGBT)

Semikron SKM200GAH126DKLT, 1200V gerilim ve 200A akım kapasitesine sahip yüksek güçlü bir IGBT modülüdür. Half Bridge (dual IGBT) topolojisi ile motor sürücüleri, UPS sistemleri ve endüstriyel güç elektroniği uygulamalarında yüksek verimlilik ve güvenilir performans sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 200A
• Topoloji: Half Bridge (Dual IGBT + antiparalel diyot)
• IGBT teknolojisi: Trench IGBT (düşük VCE(sat) yapısı)
• Diyot tipi: Hızlı / soft recovery serbest dolaşım diyotları
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Anahtarlama frekansı: 20 kHz’e kadar
• İzolasyon gerilimi: ~4000V RMS
• Montaj tipi: Şase montaj (module package)
• Yapı: Endüstriyel yüksek güç uygulamaları için optimize edilmiş modül

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Kaynak makineleri
• Endüstriyel inverter sistemleri
• Yenilenebilir enerji sistemleri
• Güç kaynakları ve konvertörler

Avantajları

• Yüksek akım kapasitesi ile güçlü performans
• Düşük iletim kaybı (low VCE(sat))
• Yüksek anahtarlama performansı
• Entegre diyot yapısı ile kolay tasarım
• Endüstriyel uygulamalar için dayanıklı yapı
• Yüksek izolasyon ve güvenilir çalışma

Açıklama: Semikron SKM200GAH126DKLT IGBT modülü, 1200V gerilim ve 200A akım kapasitesi ile yüksek güçlü inverter ve motor sürücü uygulamalarında güvenilir performans sunar. Half bridge yapısı sayesinde güç devrelerinin tasarımını kolaylaştırırken, yüksek verimlilik ve endüstriyel dayanıklılık ile uzun ömürlü kullanım sağlar.
