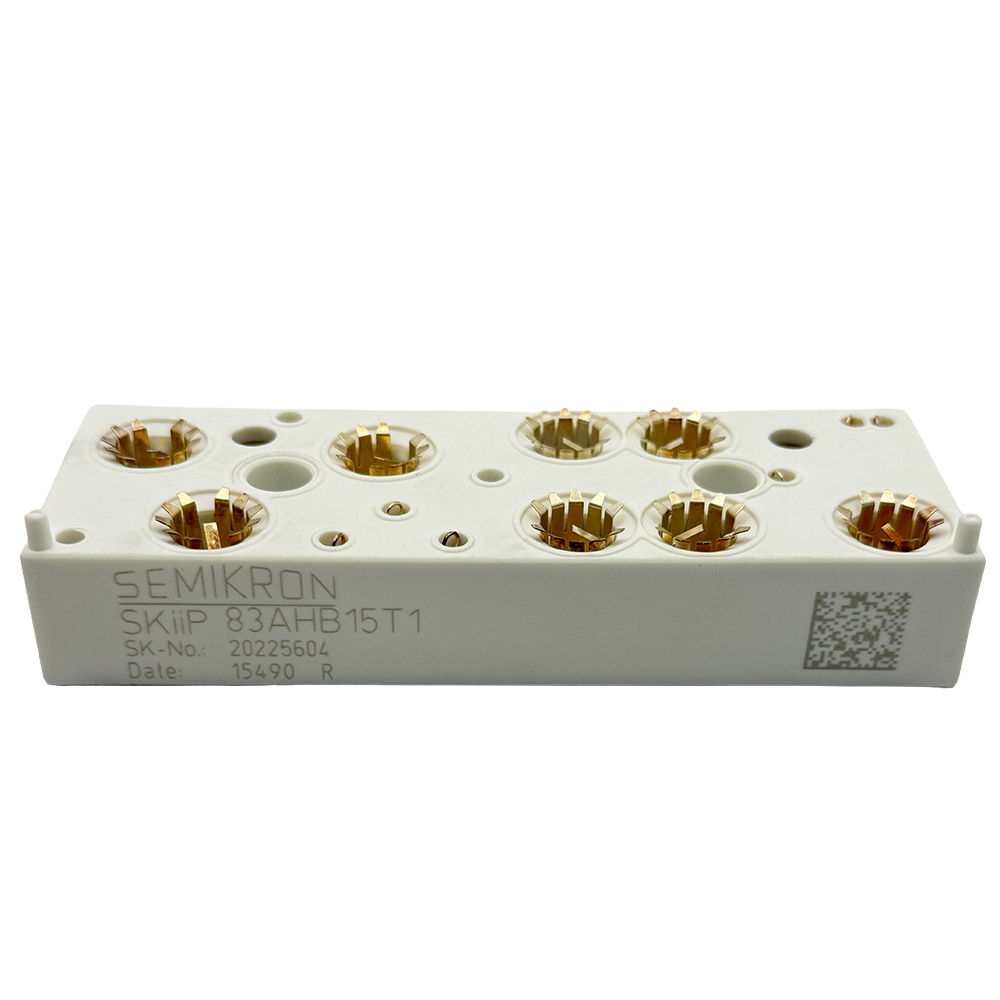

Semikron SKIIP83AHB15T1 1200V 75A MiniSKiiP 8 IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP83AHB15T1 1200V 75A MiniSKiiP 8 IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP83AHB15T1, MiniSKiiP 8 serisine ait 1200V gerilim ve 75A akım kapasitesine sahip entegre bir IGBT güç modülüdür. 3 faz doğrultucu ve frenleme (brake chopper) topolojisini tek modülde birleştirerek inverter giriş katlarında kompakt, yüksek verimli ve güvenilir bir çözüm sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 75A
• Topoloji: 3 faz doğrultucu + IGBT frenleme kıyıcı (AHB yapı)
• IGBT teknolojisi: NPT / Trench tabanlı yüksek verimli yapı
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• İzolasyon gerilimi: 2500V AC
• Pulsed akım: yüksek darbe dayanımı (≈1000A surge)
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP 8 (M8A)
• Fonksiyon: Doğrultucu köprü + frenleme devresi entegre yapı

Kullanım Alanları

• AC motor sürücüleri (VFD giriş katı)
• UPS güç sistemleri
• Endüstriyel güç kaynakları
• Fotovoltaik inverter sistemleri
• Enerji dönüşüm sistemleri
• Frenleme devreleri (brake chopper uygulamaları)

Avantajları

• Doğrultucu ve frenleme fonksiyonunun tek modülde birleşmesi
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek güç yoğunluğu ve termal performans
• Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapı

Açıklama: Semikron SKIIP83AHB15T1 IGBT modülü, 1200V gerilim ve 75A akım kapasitesi ile inverter sistemlerinin giriş katlarında kullanılan doğrultucu ve frenleme uygulamaları için optimize edilmiştir. MiniSKiiP platformunun lehimsiz bağlantı teknolojisi sayesinde hızlı montaj, yüksek güvenilirlik ve kompakt sistem tasarımı sunarak endüstriyel güç elektroniği uygulamalarında üstün performans sağlar.
