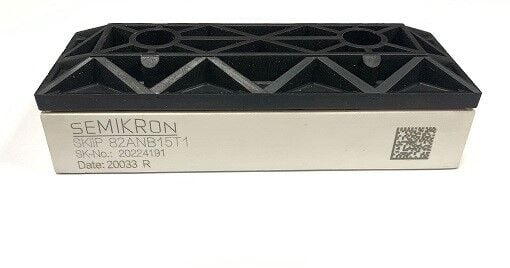

Semikron SKIIP82ANB15T1 IGBT Modül 1500V 80A
Semikron Danfoss üretimi SKiiP82ANB15T1, yüksek termal verimlilik sunan MiniSKiiP® 3 platformu üzerinde geliştirilmiş, lehim gerektirmeyen baskılı (pressure-contact) bağlantı teknolojisine sahip 3 fazlı köprü doğrultucu ve fren kıyıcılı (PIM / CIB) IGBT güç modülüdür.Ürün Özellikleri
- Gerilim ve Akım Değerleri: 1500 V nominal kolektör-emiter gerilimi (VCES) ve yaklaşık 80 A nominal kolektör akımı (IC) sınıfında yüksek gerilimli dayanım performansı.
- Topoloji (PIM / CIB):
- 3 fazlı giriş doğrultucu köprüsü (Rectifier)
- 3 fazlı inverter katı (Inverter Bridge)
- Dahili frenleme transistörü (Brake Chopper)
- Sıcaklık takibi için dahili NTC termistör
- MiniSKiiP® Lehim-Siz Baskı Bağlantı Teknolojisi (Pressure-fit / SPRiNGs): PCB ile modül arasındaki elektriksel bağlantıyı lehim kullanmadan, baskı yayları aracılığıyla doğrudan gerçekleştirir.
- Taban Plakasız Yapı (Baseplate-less): Bakır taban plakası bulunmaz; doğrudan seramik yalıtım tabakası (Al2 O3) soğutucu bloğa temas ederek termal direnci (Rth) minimize eder.
- Gelişmiş Trench/Fieldstop Çip Teknolojisi: Düşük doyum gerilimi (VCEsat) ve düşük iletim/anahtarlama kayıpları sağlar.
Kullanım Alanları
- Endüstriyel Motor Sürücüleri (Inverters): Ağır şartlarda çalışan asenkron ve senkron motorlar için kompakt frekans konvertörleri.
- Güneş Enerjisi (PV) İnvertörleri: 1000 V ve üstü DC veri yolları kullanan ticari/endüstriyel çatı tipi fotovoltaik sistemler.
- Pompa, Fan ve Kompresör Sürücüleri: HVAC sistemleri ve endüstriyel akış kontrol cihazları.
- Kesintisiz Güç Kaynakları (UPS): Yüksek gerilim marjı gerektiren korumalı endüstriyel güç sistemleri.
- Asansör ve Vinç Sürücüleri: Yüksek kalkış momentine ve güvenilir frenleme kıyıcısına ihtiyaç duyan kaldırma sistemleri.
Avantajları
- Uzun Termal Ömür ve Güvenilirlik: Taban plakasız (Baseplate-less) tasarım sayesinde farklı genleşme katsayılarına sahip metallerin sıcaklık değişimlerinde yarattığı mekanik stres ve lehim çatlaması (thermal fatigue) riskleri ortadan kalkar.
- Kolay ve Hızlı Montaj: Lehimleme işlemi gerektirmeyen yaylı kontak (SPRiNG) yapısı, üretim hattında montaj işçiliğini son derece hızlandırır ve hataları azaltır.
- Düşük Isıl Direnç: Doğrudan soğutucuya temas eden seramik yüzey, ısının modülden hızlıca uzaklaştırılmasını sağlar.
- Kompakt Entegrasyon: Doğrultucu, inverter, fren kıyıcı ve NTC'nin tek pakette birleşmesi PCB boyutlarını belirgin ölçüde küçültür.
- Yüksek Gerilim Güvenlik Marjı: 1500 V gerilim sınıfı, olası voltaj sıçramalarında ve yüksek DC veri yolu gerilimlerinde extra güvenlik toleransı sağlar.
