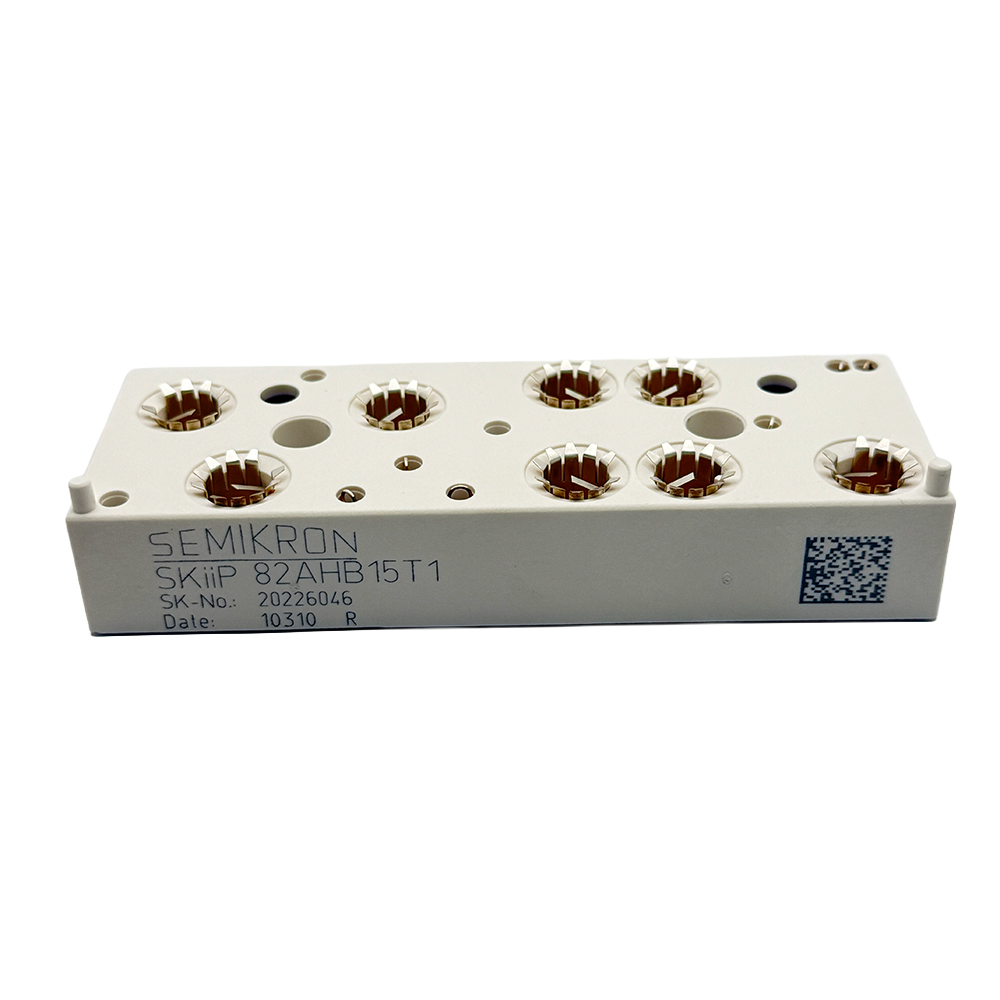

Semikron SKIIP82AHB15T1 1200V 65A MiniSKiiP 8 IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP82AHB15T1 1200V 65A MiniSKiiP 8 IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP82AHB15T1, MiniSKiiP 8 serisine ait 1200V gerilim seviyesinde çalışan ve yaklaşık 65A IGBT akım kapasitesine sahip entegre bir güç modülüdür. 3 faz doğrultucu ve frenleme (brake chopper) fonksiyonlarını tek yapıda sunarak özellikle inverter giriş katlarında yüksek verimlilik ve kompakt sistem tasarımı sağlar.

Özellikler

• VCES: 1200V
• IGBT akımı: 65A (25°C) / 45A (80°C)
• Topoloji: 3 faz doğrultucu + IGBT frenleme kıyıcı (AHB yapı)
• IGBT teknolojisi: NPT IGBT
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• İzolasyon gerilimi: 2500V AC
• Pulsed akım: 130A (IGBT)
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP 8
• Fonksiyon: Doğrultucu köprü + frenleme devresi entegre yapı

Kullanım Alanları

• AC motor sürücüleri (VFD giriş katı)
• UPS güç sistemleri
• Endüstriyel güç kaynakları
• Fotovoltaik inverter sistemleri
• Enerji dönüşüm sistemleri
• Frenleme devreleri (brake chopper uygulamaları)

Avantajları

• Doğrultucu ve frenleme fonksiyonunun tek modülde birleşmesi
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek termal performans
• Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapı

Açıklama: Semikron SKIIP82AHB15T1 IGBT modülü, 1200V gerilim ve 65A akım kapasitesi ile özellikle inverter giriş katlarında kullanılan doğrultucu ve frenleme uygulamaları için optimize edilmiştir. MiniSKiiP 8 serisinin lehimsiz bağlantı teknolojisi ve entegre yapısı sayesinde sistem karmaşıklığını azaltırken, yüksek verimlilik ve güvenilir çalışma sunar.
