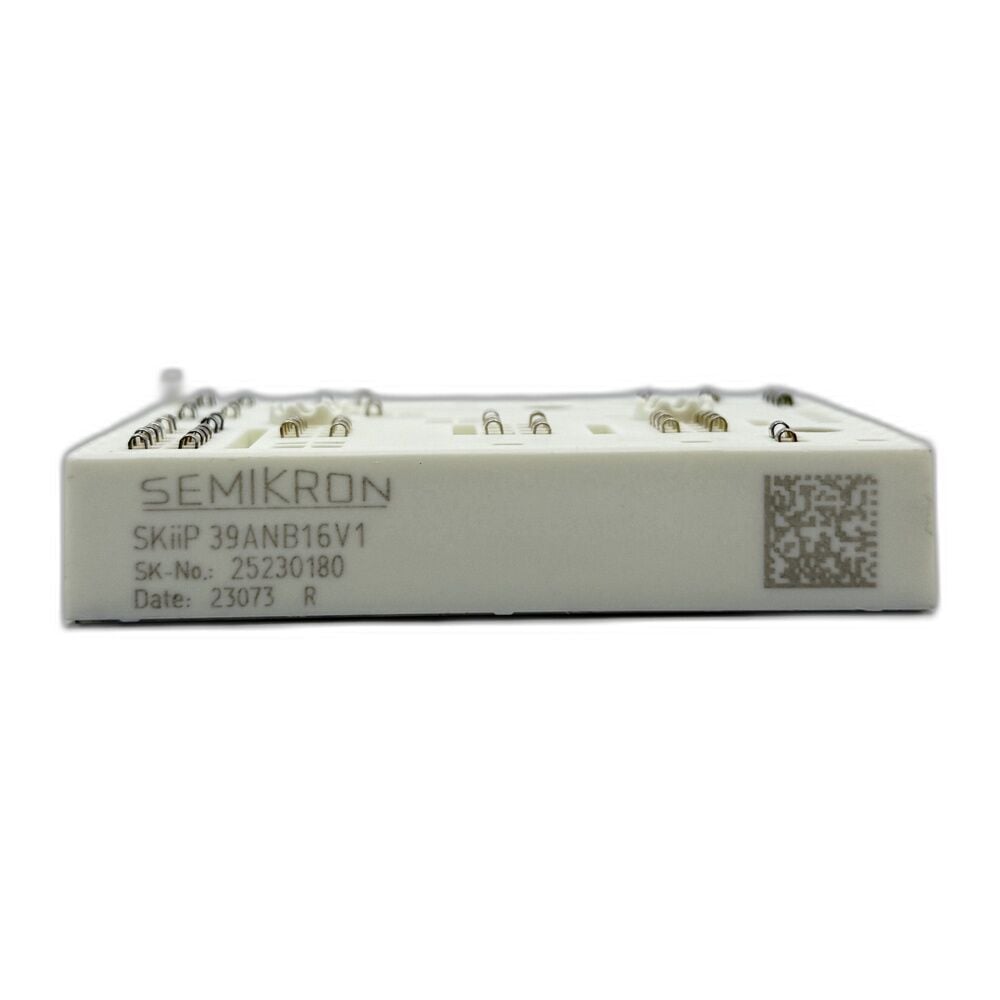

Semikron SKIIP39ANB16V1 1600V 124A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP39ANB16V1 1600V 124A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP39ANB16V1, MiniSKiiP II serisine ait 1600V gerilim ve 124A akım kapasitesine sahip yüksek güçlü bir IGBT modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek endüstriyel güç elektroniği uygulamalarında yüksek verimlilik ve kompakt tasarım avantajı sunar.

Özellikler

• VCES: 1600V
• Nominal akım: 124A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: Fast Trench IGBT
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 280A
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II 3 (82 x 59 x 16 mm)
• Tipik uygulama gücü: ~45 kVA inverter giriş katı

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel güç kaynakları
• Enerji dönüşüm sistemleri
• Yüksek güçlü inverter uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• 1600V yüksek gerilim ile geniş uygulama aralığı
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Endüstriyel uygulamalar için yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP39ANB16V1 IGBT modülü, 1600V gerilim ve 124A akım kapasitesi ile yüksek güçlü inverter ve motor sürücü uygulamalarında güvenilir performans sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken, yüksek verimlilik ve uzun ömürlü kullanım avantajı sağlar.
