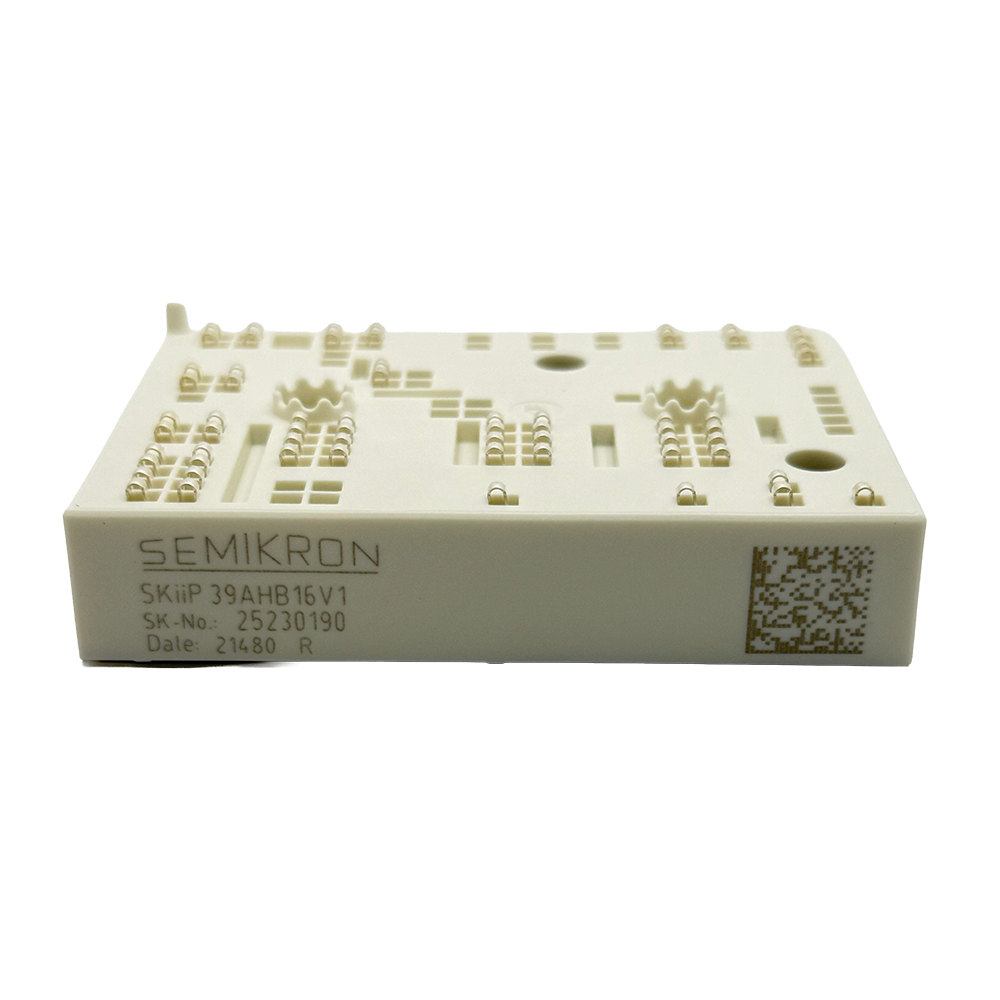

Semikron SKIIP39AHB16V1 1600V 121A MiniSKiiP II IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP39AHB16V1 1600V 121A MiniSKiiP II IGBT Güç Modülü (3 Faz Doğrultucu + Brake Chopper)

Semikron SKIIP39AHB16V1, MiniSKiiP II serisine ait 1600V gerilim ve 121A akım kapasitesine sahip yüksek güçlü bir IGBT modülüdür. 3 faz doğrultucu + brake chopper topolojisi ile özellikle inverter giriş katlarında ve enerji dönüşüm sistemlerinde yüksek verimlilik ve güvenilir performans sunar.

Özellikler

• VCES: 1600V
• Nominal akım: 121A
• Topoloji: 3 faz doğrultucu + fren kıyıcı (Brake Chopper)
• IGBT teknolojisi: Fast Trench IGBT
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 1250A (surge)
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II 3 (82 x 59 x 16 mm)
• Tipik kullanım: İnverter giriş köprüsü (rectifier stage)

Kullanım Alanları

• AC motor sürücüleri (VFD giriş katı)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel güç kaynakları
• Enerji dönüşüm sistemleri
• Yüksek güçlü inverter giriş devreleri

Avantajları

• Yüksek gerilim (1600V) ile geniş uygulama alanı
• Yüksek akım kapasitesi ile güçlü performans
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapı

Açıklama: Semikron SKIIP39AHB16V1 IGBT modülü, 1600V gerilim ve 121A akım kapasitesi ile özellikle inverter giriş katlarında kullanılan doğrultucu ve frenleme uygulamaları için ideal bir çözümdür. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi, yüksek güç yoğunluğu ve gelişmiş IGBT yapısı sayesinde endüstriyel güç elektroniği sistemlerinde maksimum verimlilik ve güvenilirlik sağlar.
