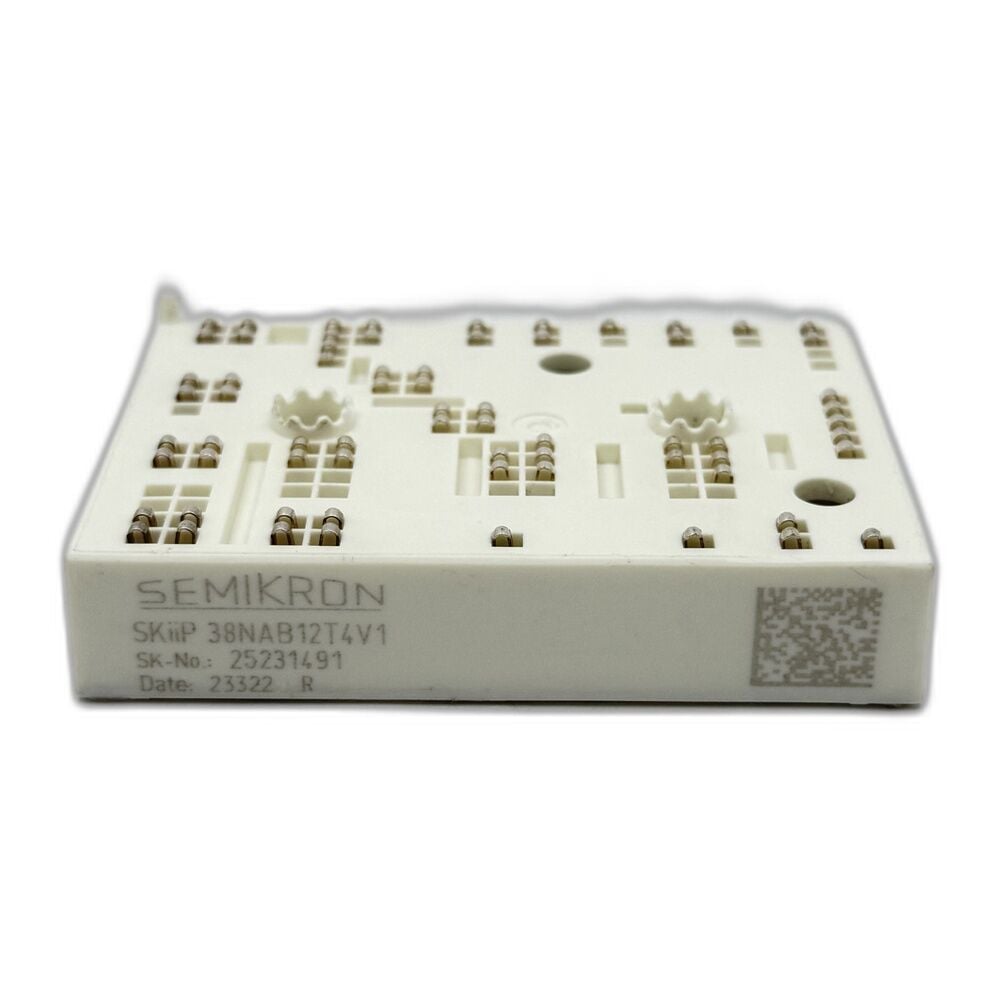

Semikron SKIIP38NAB12T4V1 1200V 100A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP38NAB12T4V1 1200V 100A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP38NAB12T4V1, MiniSKiiP II serisine ait 1200V gerilim ve 100A sınıfında akım kapasitesine sahip yüksek performanslı bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek kompakt ve verimli güç elektroniği çözümleri sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 100A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: Trench 4 IGBT
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 300A
• Entegre NTC sıcaklık sensörü
• İzolasyon gerilimi: 2500V AC
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II / MiniSKiiP 3
• Tipik motor gücü: ~22 kW
• İnverter kapasitesi: ~41 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Enerji dönüşüm sistemleri
• Güç elektroniği uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Trench 4 IGBT teknolojisi ile yüksek verimlilik
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek performans
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapı

Açıklama: Semikron SKIIP38NAB12T4V1 IGBT modülü, 1200V gerilim ve 100A akım kapasitesi ile inverter ve motor sürücü uygulamalarında güçlü ve güvenilir performans sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken yüksek verimlilik ve uzun ömürlü kullanım avantajı sağlar.
