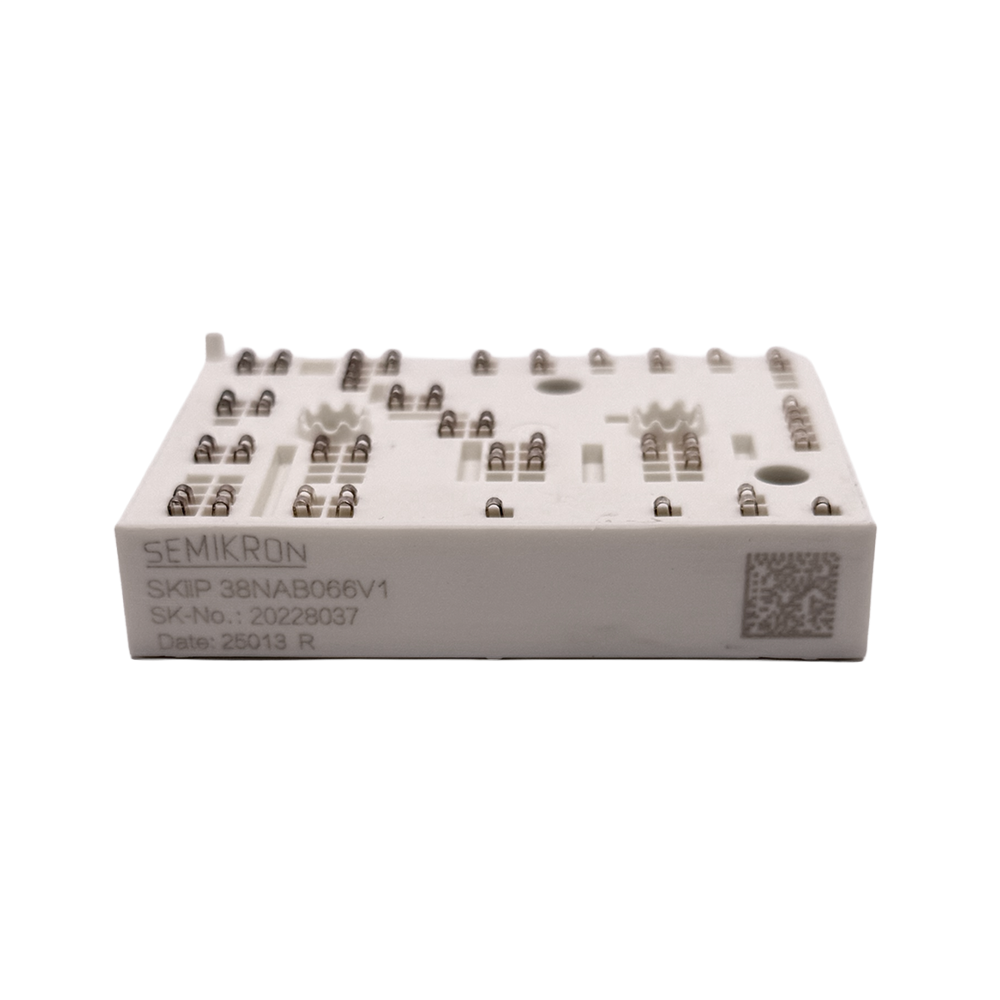

Semikron SKIIP38NAB066V1 600V 100A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP38NAB066V1 600V 100A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP38NAB066V1, MiniSKiiP II serisine ait 600V gerilim ve 100A akım kapasitesine sahip yüksek güçlü bir IGBT modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek kompakt ve yüksek verimli sistem tasarımı sağlar.

Özellikler

• VCES: 600V
• Nominal akım: 100A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: Trench IGBT (yüksek verimli anahtarlama)
• Diyot tipi: Hızlı / soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 200A
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP® 3
• Tipik güç kapasitesi: ~11 kW

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Enerji dönüşüm sistemleri
• Güç elektroniği uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek akım kapasitesi ile güçlü performans
• Endüstriyel uygulamalar için uzun ömürlü kullanım

Açıklama: Semikron SKIIP38NAB066V1 IGBT modülü, 600V gerilim ve 100A akım kapasitesi ile inverter ve motor sürücü uygulamalarında güçlü ve güvenilir bir çözümdür. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken yüksek verimlilik ve uzun ömürlü çalışma sağlar.
