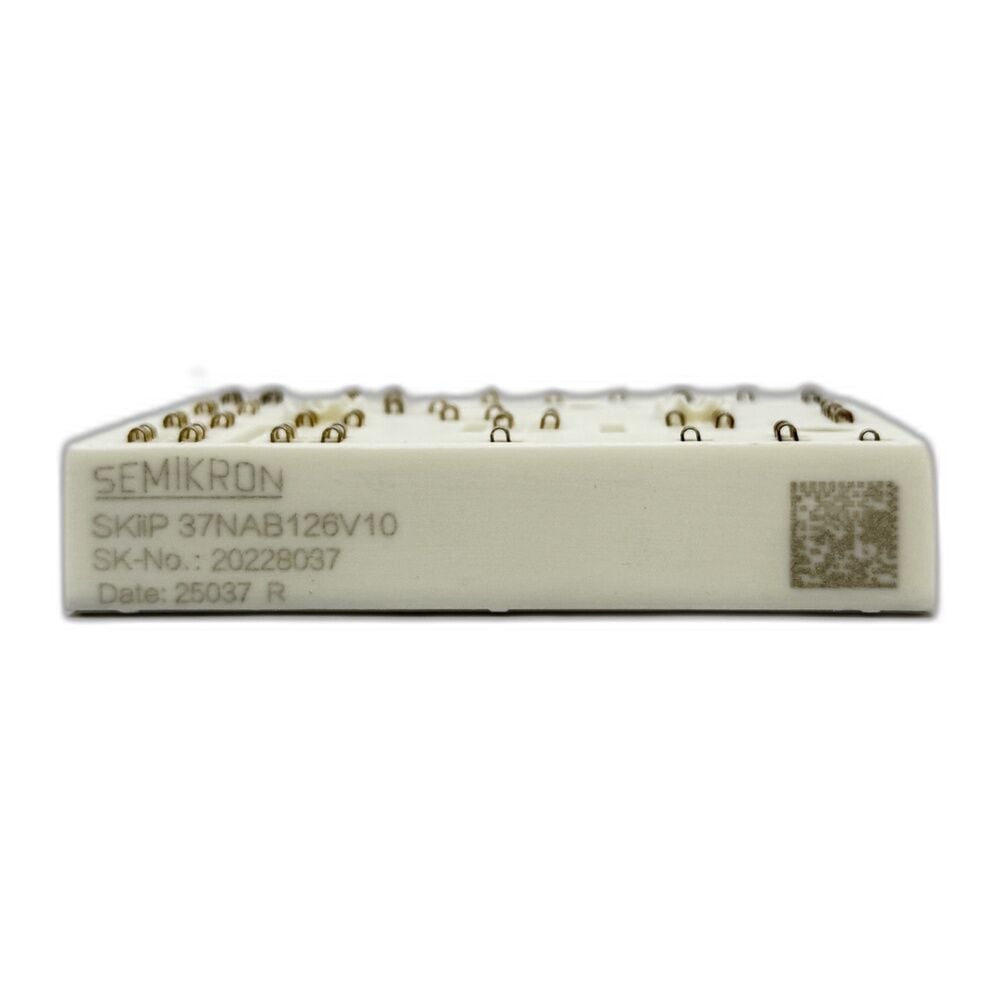

Semikron SKIIP37NAB126V10 1200V 75A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP37NAB126V10 1200V 75A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP37NAB126V10, MiniSKiiP II serisine ait 1200V gerilim ve yaklaşık 75A akım kapasitesine sahip entegre bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek kompakt, yüksek verimli ve güvenilir bir güç elektroniği çözümü sunar.

Özellikler

• VCES: 1200V
• Nominal akım: ~75A (MiniSKiiP II seri sınıfı)
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter) :contentReference[oaicite:0]{index=0}
• IGBT teknolojisi: Trench IGBT (IGBT3 / hızlı anahtarlama) :contentReference[oaicite:1]{index=1}
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar :contentReference[oaicite:2]{index=2}
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Spring contact (lehim gerektirmez) :contentReference[oaicite:3]{index=3}
• Kasa tipi: MiniSKiiP II
• Yüksek entegrasyon: doğrultucu + inverter + brake tek modülde

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç sistemleri
• Fotovoltaik inverter uygulamaları
• Enerji dönüşüm sistemleri
• Servo sürücüler

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek entegrasyon ile sistem sadeleşmesi
• Endüstriyel uygulamalar için güvenilir ve uzun ömürlü kullanım

Açıklama: Semikron SKIIP37NAB126V10 IGBT modülü, 1200V gerilim seviyesinde CIB topolojisi ile çalışan yüksek performanslı bir güç modülüdür. MiniSKiiP II platformunun lehimsiz bağlantı teknolojisi ve kompakt yapısı sayesinde inverter ve motor sürücü uygulamalarında hem yer tasarrufu sağlar hem de yüksek verimlilik ve güvenilirlik sunar.
