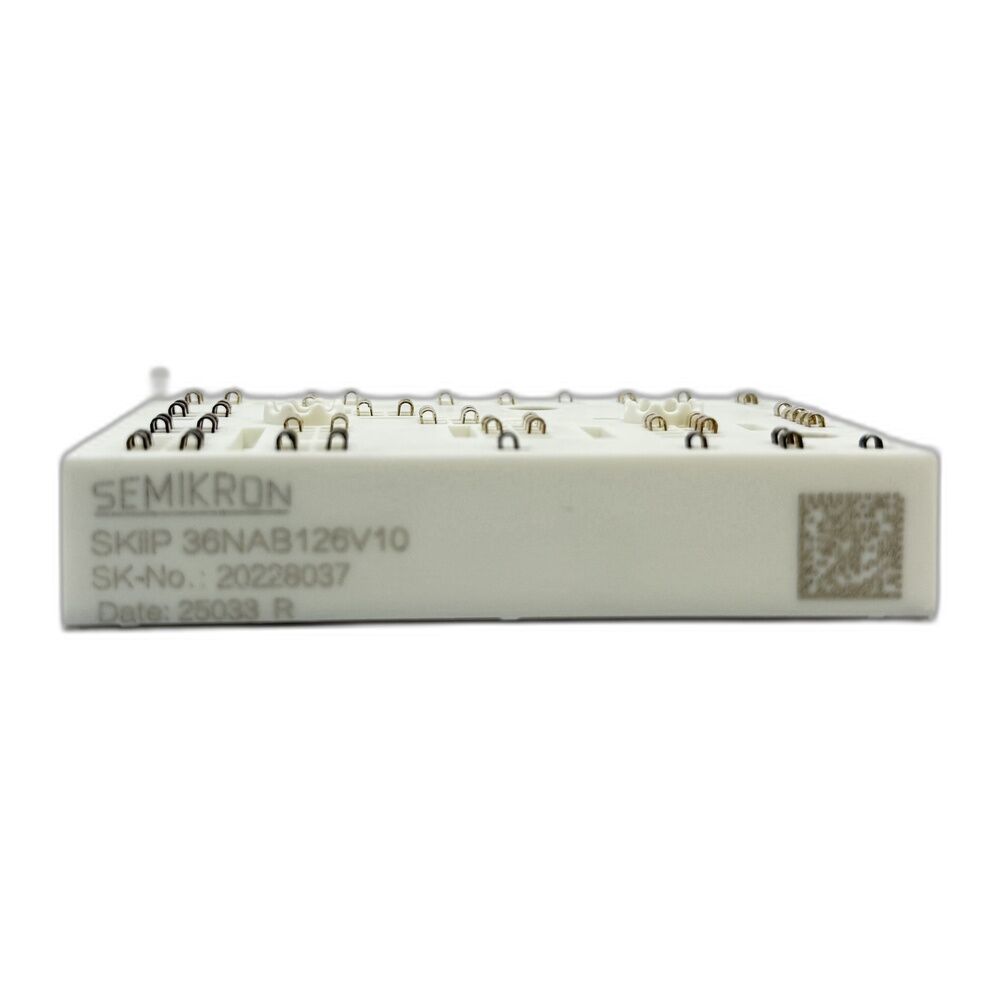

Semikron SKIIP36NAB126V10 1200V 80A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP36NAB126V10 1200V 80A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP36NAB126V10, MiniSKiiP II serisine ait 1200V gerilim ve yaklaşık 80A akım kapasitesine sahip yüksek performanslı bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek kompakt, verimli ve güvenilir güç elektroniği çözümleri sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 80A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 / Trench (yüksek verimli anahtarlama yapısı)
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II
• Tipik motor gücü: ~22 kW
• İnverter kapasitesi: ~40 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Enerji dönüşüm sistemleri
• Endüstriyel otomasyon

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek termal performans ve dayanıklılık
• Endüstriyel uygulamalar için uzun ömürlü kullanım

Açıklama: Semikron SKIIP36NAB126V10 IGBT modülü, 1200V gerilim ve 80A akım kapasitesi ile yüksek güç gerektiren inverter ve motor sürücü uygulamalarında üstün performans sağlar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken, yüksek verimlilik ve güvenilir çalışma avantajı sunar.
