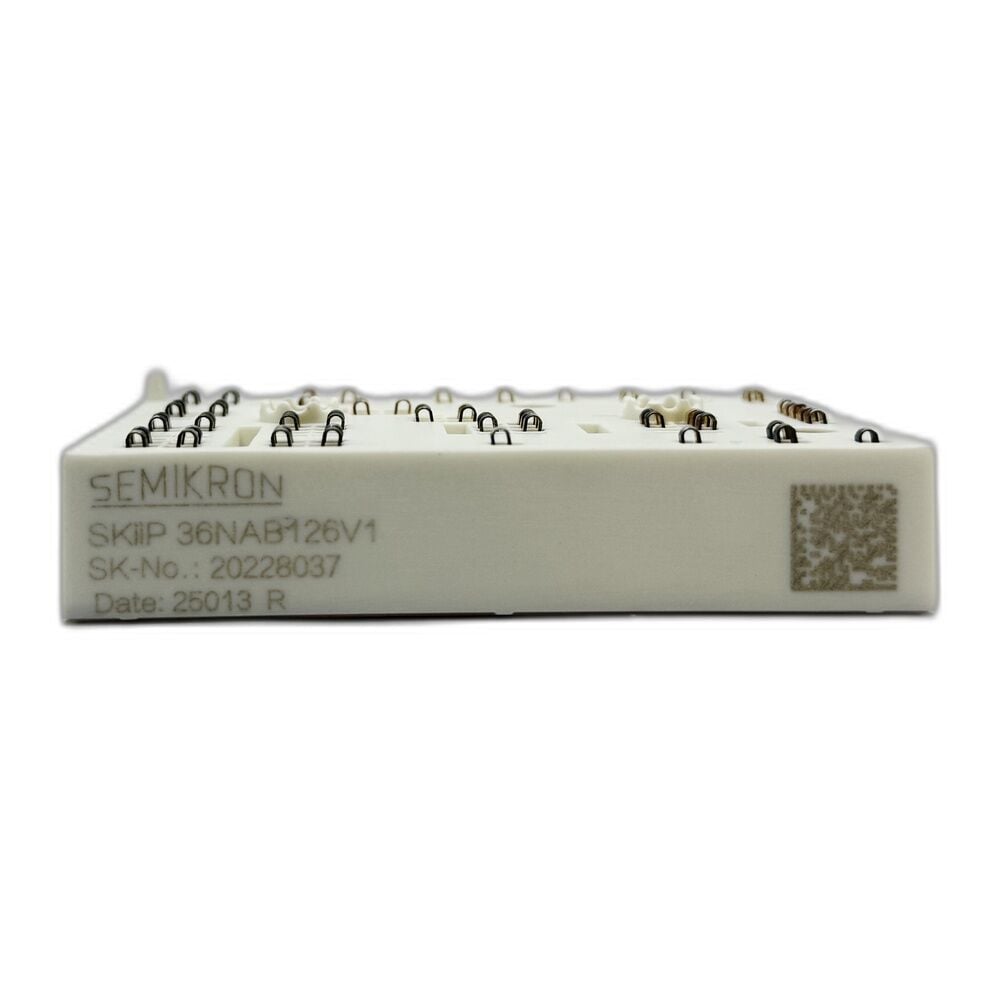

Semikron SKIIP36NAB126V1 1200V 70A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP36NAB126V1 1200V 70A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP36NAB126V1, MiniSKiiP II serisine ait 1200V gerilim ve 70A akım kapasitesine sahip entegre bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile üç faz doğrultucu, frenleme kıyıcısı ve inverter yapısını tek modülde birleştirerek yüksek verimlilik ve kompakt sistem tasarımı sağlar.

Özellikler

• VCES: 1200V
• Nominal akım: 70A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 Trench (Fast Trench yapı)
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II (82 x 59 x 16 mm)
• Tipik motor gücü: ~18.5 kW
• İnverter kapasitesi: ~36 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Enerji dönüşüm sistemleri
• Güç elektroniği uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek termal performans ve dayanıklılık
• Endüstriyel uygulamalar için uzun ömürlü ve güvenilir yapı

Açıklama: Semikron SKIIP36NAB126V1 IGBT modülü, 1200V gerilim ve 70A akım kapasitesi ile özellikle inverter ve motor sürücü uygulamalarında yüksek performans sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi, gelişmiş Trench IGBT yapısı ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken yüksek verimlilik ve güvenilir çalışma sağlar.
