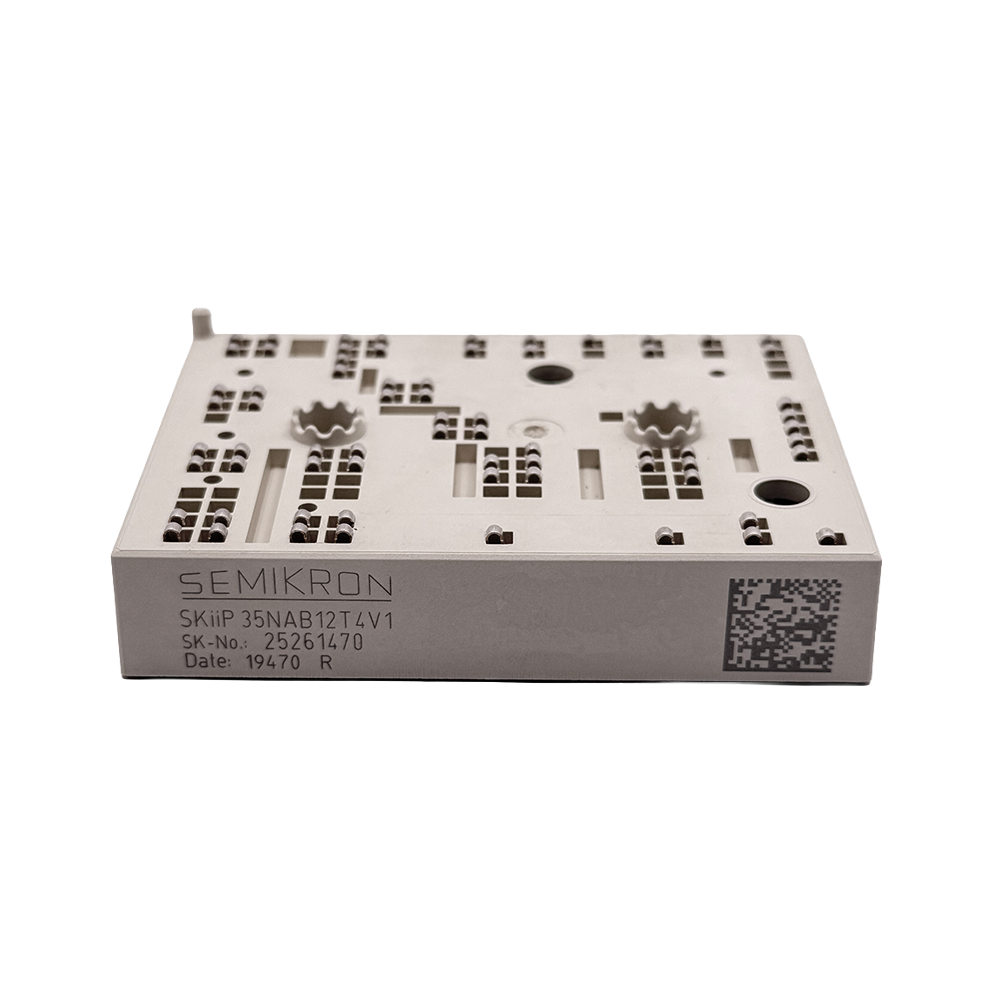

Semikron SKIIP35NAB12T4V1 1200V 50A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP35NAB12T4V1 1200V 50A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP35NAB12T4V1, MiniSKiiP II serisine ait 1200V gerilim ve 50A nominal akım kapasitesine sahip yüksek performanslı bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek kompakt ve verimli sistem tasarımı sağlar.

Özellikler

• VCES: 1200V
• Nominal akım: 50A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: Trench 4 IGBT
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C (max 175°C junction)
• Pulsed akım: 150A
• Entegre NTC sıcaklık sensörü
• İzolasyon gerilimi: 2500V AC
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II (yaklaşık 82 x 59 x 16 mm)
• Tipik motor gücü: ~15 kW
• İnverter kapasitesi: ~26 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Servo sürücüler
• Enerji dönüşüm sistemleri

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Trench 4 IGBT teknolojisi ile yüksek verimlilik
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve soft switching performansı
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Endüstriyel uygulamalar için yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP35NAB12T4V1 IGBT modülü, 1200V gerilim ve 50A akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. MiniSKiiP II serisinin gelişmiş Trench 4 IGBT teknolojisi, lehimsiz bağlantı yapısı ve entegre CIB topolojisi sayesinde sistem tasarımını sadeleştirirken, yüksek verimlilik ve uzun ömürlü güvenilir çalışma sağlar.
