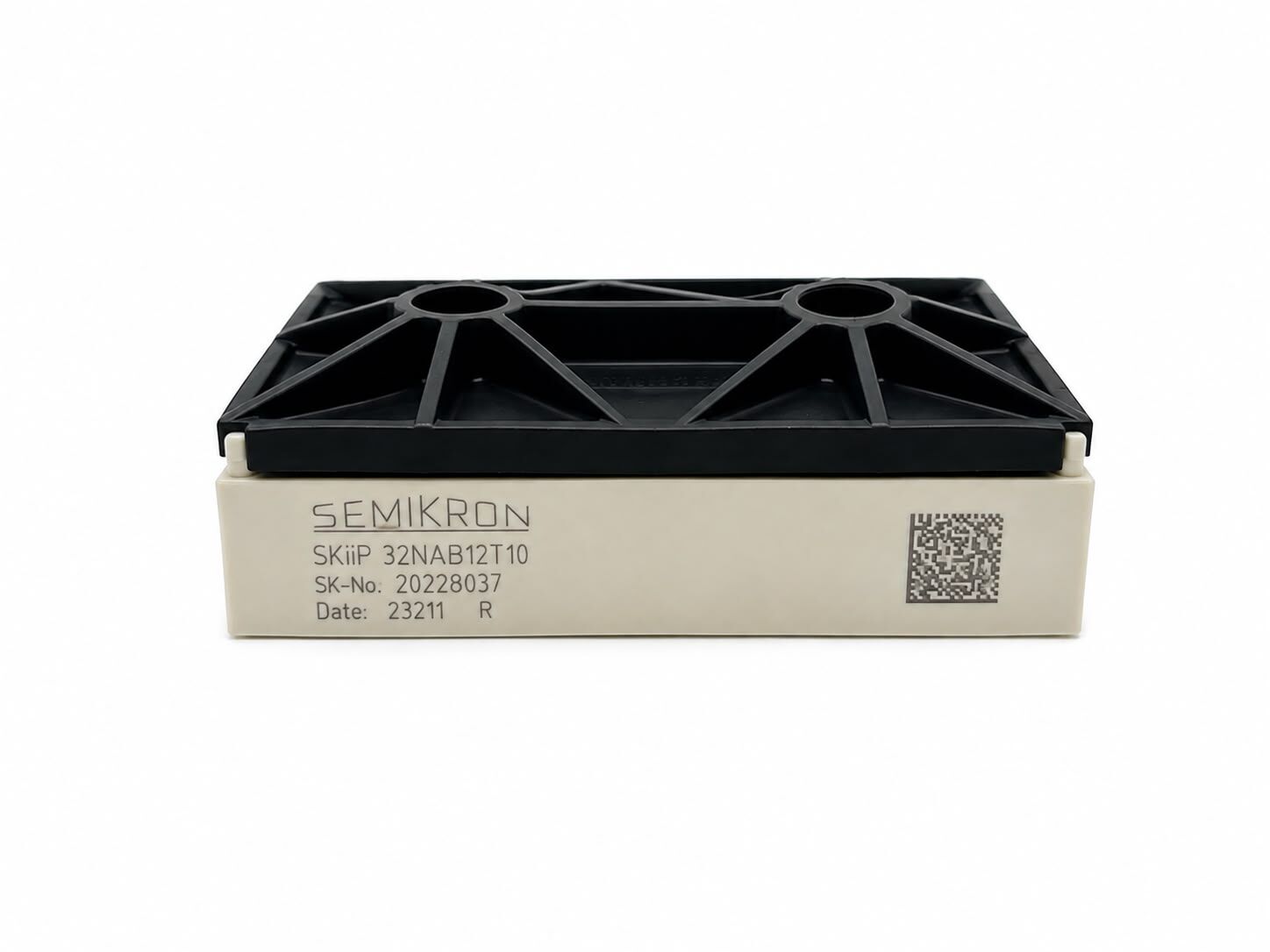

Semikron SKiiP32NAB12T10 1200V 32A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP32NAB12T10 1200V 32A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP32NAB12T10 IGBT modül, MiniSKiiP serisinin kompakt ve yüksek güvenilirlik sunan entegre güç modüllerinden biridir. 1200V gerilim dayanımı ve yaklaşık 30A – 32A akım kapasitesi ile endüstriyel inverter ve motor sürücü uygulamalarında kullanılmak üzere geliştirilmiştir. Converter-Inverter-Brake (CIB) topolojisi sayesinde 3 faz doğrultucu, inverter ve frenleme devresi tek modülde birleştirilerek sistem tasarımını sadeleştirir. :contentReference[oaicite:0]{index=0}
Özellikler
- Model: SKiiP32NAB12T10
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP – IPM)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Sürekli Kolektör Akımı (IC): ~30A – 32A
- Tepe Kolektör Akımı (ICM): ~60A
- Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter (CIB)
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- İzolasyon Gerilimi: 2500V AC
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Kompakt ve düşük endüktanslı yapı
- Yüksek mekanik dayanım ve titreşim direnci
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- 3 faz motor sürücü sistemleri
- Endüstriyel inverter uygulamaları
- HVAC sistemleri
- UPS (Kesintisiz güç kaynakları)
- Enerji dönüşüm sistemleri
- Asansör ve yürüyen merdiven sürücüleri
Avantajları
- Tek modülde tam çözüm (rectifier + inverter + chopper)
- 1200V yüksek gerilim dayanımı ile güvenli çalışma
- ~32A akım kapasitesi ile orta güç uygulamalarına uygun
- MiniSKiiP lehimsiz yapı ile yüksek güvenilirlik
- Düşük anahtarlama kayıpları ile yüksek verimlilik
- Kompakt tasarım ile pano içi yer tasarrufu
- Uzun ömürlü endüstriyel kullanım
Açıklama: Semikron SKiiP32NAB12T10 IGBT modül, entegre CIB topolojisi ve MiniSKiiP teknolojisi sayesinde inverter ve motor sürücü sistemlerinde yüksek performans sunar. 1200V gerilim dayanımı ve yaklaşık 32A akım kapasitesi ile kompakt, verimli ve güvenilir bir çözüm sağlar. Endüstriyel uygulamalarda sistem maliyetini düşürürken performansı artıran ideal bir güç modülüdür.
