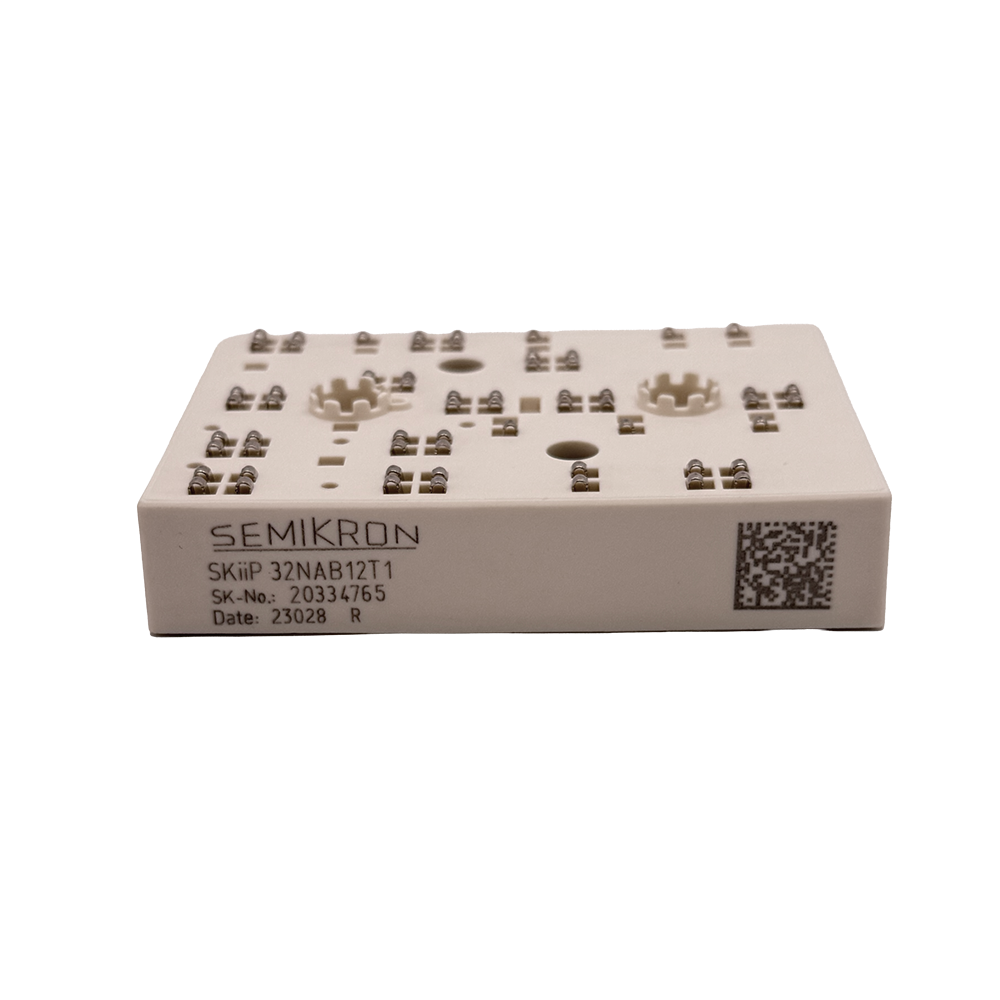

Semikron SKIIP32NAB12T1 1200V 65A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP32NAB12T1 1200V 65A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP32NAB12T1, MiniSKiiP serisine ait 1200V gerilim ve 65A akım kapasitesine sahip entegre IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile üç faz doğrultucu, fren kıyıcı ve inverter yapısını tek modülde birleştirerek kompakt, verimli ve güvenilir güç elektroniği çözümleri sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 65A (@25°C), 45A (@80°C)
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: NPT IGBT yapısı
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• İzolasyon gerilimi: 2500V AC
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP (Case M3)
• Fonksiyon: 3 faz köprü doğrultucu + frenleme + inverter entegre yapı

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç kaynakları
• Enerji dönüşüm sistemleri
• Servo sürücüler
• Endüstriyel otomasyon uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları
• Yüksek entegrasyon ile sistem sadeleşmesi
• Endüstriyel uygulamalar için yüksek güvenilirlik

Açıklama: Semikron SKIIP32NAB12T1 IGBT modülü, 1200V gerilim ve 65A akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. MiniSKiiP serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde sistem karmaşıklığını azaltırken, kompakt ve güvenilir bir güç elektroniği çözümü sağlar.
