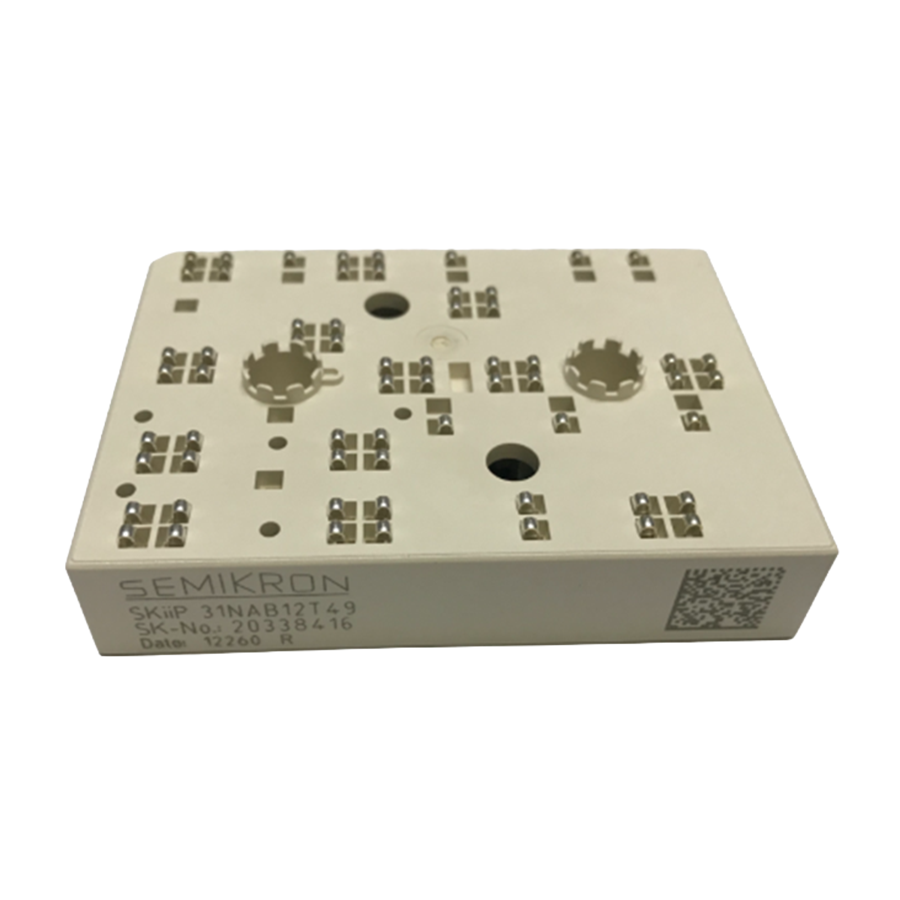

Semikron SKIIP31NAB12T49 1200V 45A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP31NAB12T49 1200V 45A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP31NAB12T49, MiniSKiiP serisine ait 1200V gerilim seviyesinde çalışan ve yaklaşık 45A akım kapasitesi sunan entegre IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, frenleme kıyıcı ve inverter yapısını tek modülde birleştirerek kompakt ve yüksek verimli güç elektroniği çözümleri sunar.

Özellikler

• VCES: 1200V
• Nominal akım: 45A (25°C soğutucu koşulunda)
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: NPT / klasik IGBT yapı
• Diyot tipi: CAL (Controlled Axial Lifetime) hızlı diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• İzolasyon gerilimi: 2500V AC
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: PCB entegre MiniSKiiP yapı (lehim gerektirmeyen bağlantı konsepti)
• Kasa tipi: MiniSKiiP (M3)
• Fonksiyon: 3 faz köprü doğrultucu + frenleme + inverter entegre yapı

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç kaynakları
• Enerji dönüşüm sistemleri
• Servo sürücüler
• Endüstriyel otomasyon uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Düşük anahtarlama kayıpları
• Yüksek entegrasyon ile sistem sadeleşmesi
• Entegre sıcaklık sensörü ile güvenli çalışma
• Endüstriyel uygulamalar için yüksek güvenilirlik

Açıklama: Semikron SKIIP31NAB12T49 IGBT modülü, 1200V gerilim ve yaklaşık 45A akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. Entegre CIB topolojisi sayesinde sistem karmaşıklığını azaltırken, MiniSKiiP yapısı ile kompakt ve verimli bir güç elektroniği çözümü sağlar.
