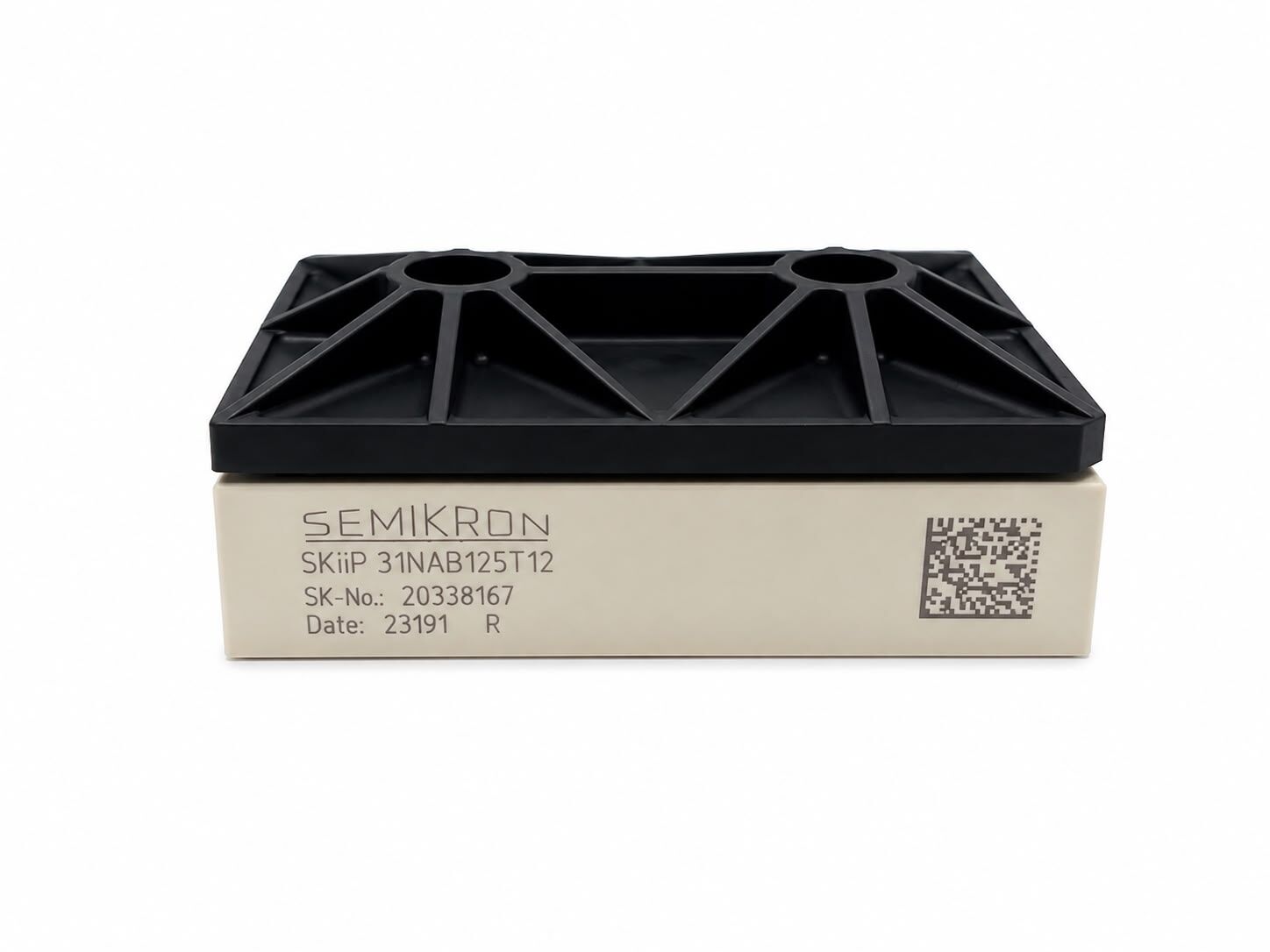

Semikron SKiiP31NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP31NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP31NAB125T12 IGBT modül, MiniSKiiP serisinin yüksek güçlü ve kompakt yapıya sahip entegre güç modüllerinden biridir. 1200V gerilim dayanımı ve 125A akım kapasitesi ile endüstriyel inverter, motor sürücü ve güç elektroniği uygulamalarında üstün performans sunar. Converter-Inverter-Brake (CIB) topolojisi sayesinde 3 faz doğrultucu, inverter ve frenleme devresi tek modülde birleştirilerek sistem tasarımını sadeleştirir.
Özellikler
- Model: SKiiP31NAB125T12
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP – IPM)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Nominal Kolektör Akımı (ICnom): 125A
- Sürekli Kolektör Akımı (IC): ~100A – 125A
- Tepe Kolektör Akımı (ICM): ~250A
- Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter (CIB)
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- İzolasyon Gerilimi: 2500V AC
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Kompakt ve düşük endüktanslı yapı
- Yüksek mekanik dayanım ve titreşim direnci
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- Endüstriyel inverter sistemleri
- 3 faz motor sürücüleri (VFD)
- HVAC uygulamaları
- UPS (Kesintisiz güç kaynakları)
- Servo sürücüler
- Enerji dönüşüm sistemleri
Avantajları
- Tek modülde tam çözüm (rectifier + inverter + chopper)
- 1200V yüksek gerilim dayanımı ile güvenli çalışma
- 125A yüksek akım kapasitesi ile güçlü performans
- MiniSKiiP lehimsiz yapı ile yüksek güvenilirlik
- Düşük anahtarlama kayıpları ile yüksek verimlilik
- Kompakt tasarım ile pano içi yer tasarrufu
- Uzun ömürlü endüstriyel kullanım
Açıklama: Semikron SKiiP31NAB125T12 IGBT modül, entegre CIB topolojisi ve MiniSKiiP teknolojisi sayesinde inverter ve motor sürücü sistemlerinde yüksek performans sunar. 1200V gerilim dayanımı ve 125A akım kapasitesi ile ağır sanayi uygulamalarında güvenilir ve verimli bir çözüm sağlar. Kompakt yapısı ile sistem maliyetlerini düşürürken performansı artırır.
