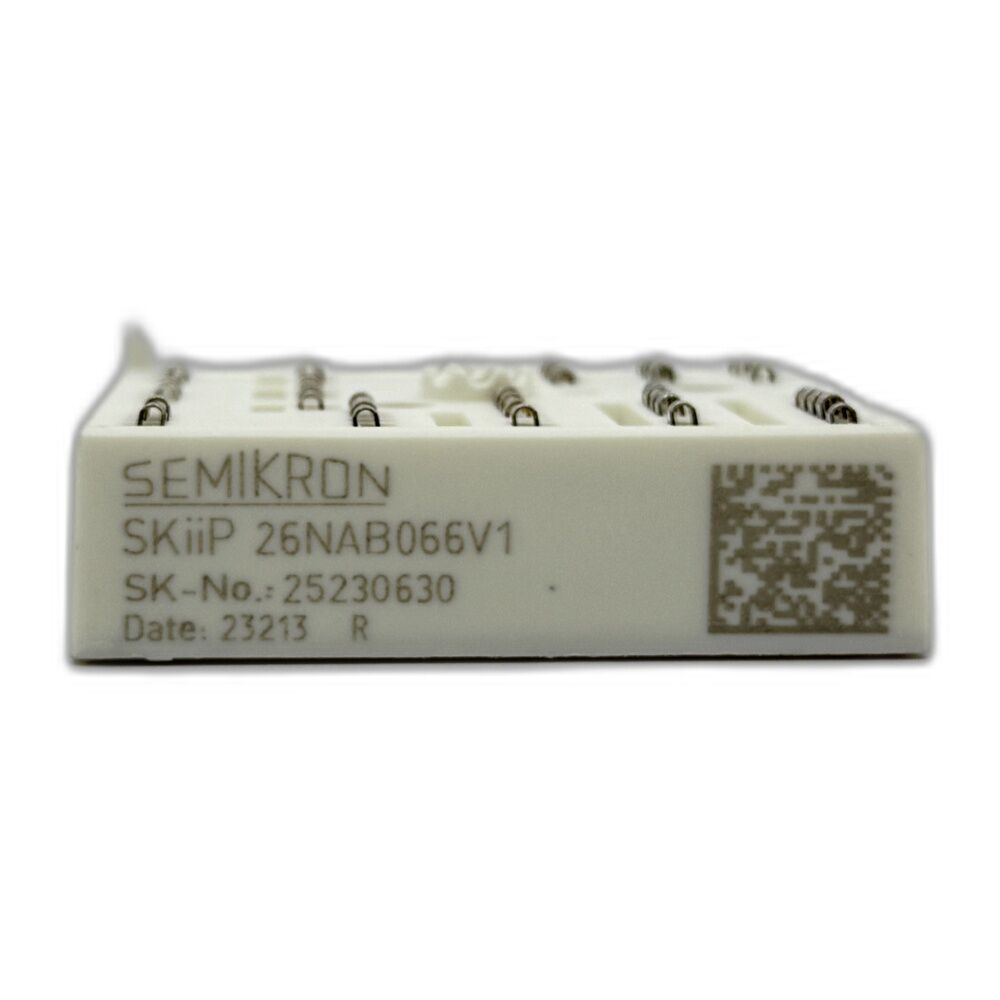

Semikron SKIIP26NAB066V1 600V 50A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP26NAB066V1 600V 50A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP26NAB066V1, MiniSKiiP II serisine ait, 600V gerilim ve 50A akım kapasitesine sahip kompakt bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile üç faz doğrultucu, frenleme kıyıcısı ve inverter yapısını tek modülde birleştirerek yüksek verimlilik ve sistem sadeleşmesi sağlar.

Özellikler

• VCES: 600V
• Nominal akım: 50A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 Trench yapı
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 100A
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II
• Boyutlar: yaklaşık 59 x 52 x 16 mm
• Tipik motor gücü: ~5.5 kW
• İnverter kapasitesi: ~12.5 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Enerji dönüşüm sistemleri
• Servo sürücüler

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama ve iletim kayıpları
• Yüksek termal performans ve güvenilirlik
• Endüstriyel uygulamalarda uzun ömürlü kullanım

Açıklama: Semikron SKIIP26NAB066V1 IGBT modülü, 600V gerilim ve 50A akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. CIB topolojisi sayesinde sistem tasarımını sadeleştirirken, MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve kompakt yapısı ile güvenilir, verimli ve uzun ömürlü bir güç elektroniği çözümü sağlar.
