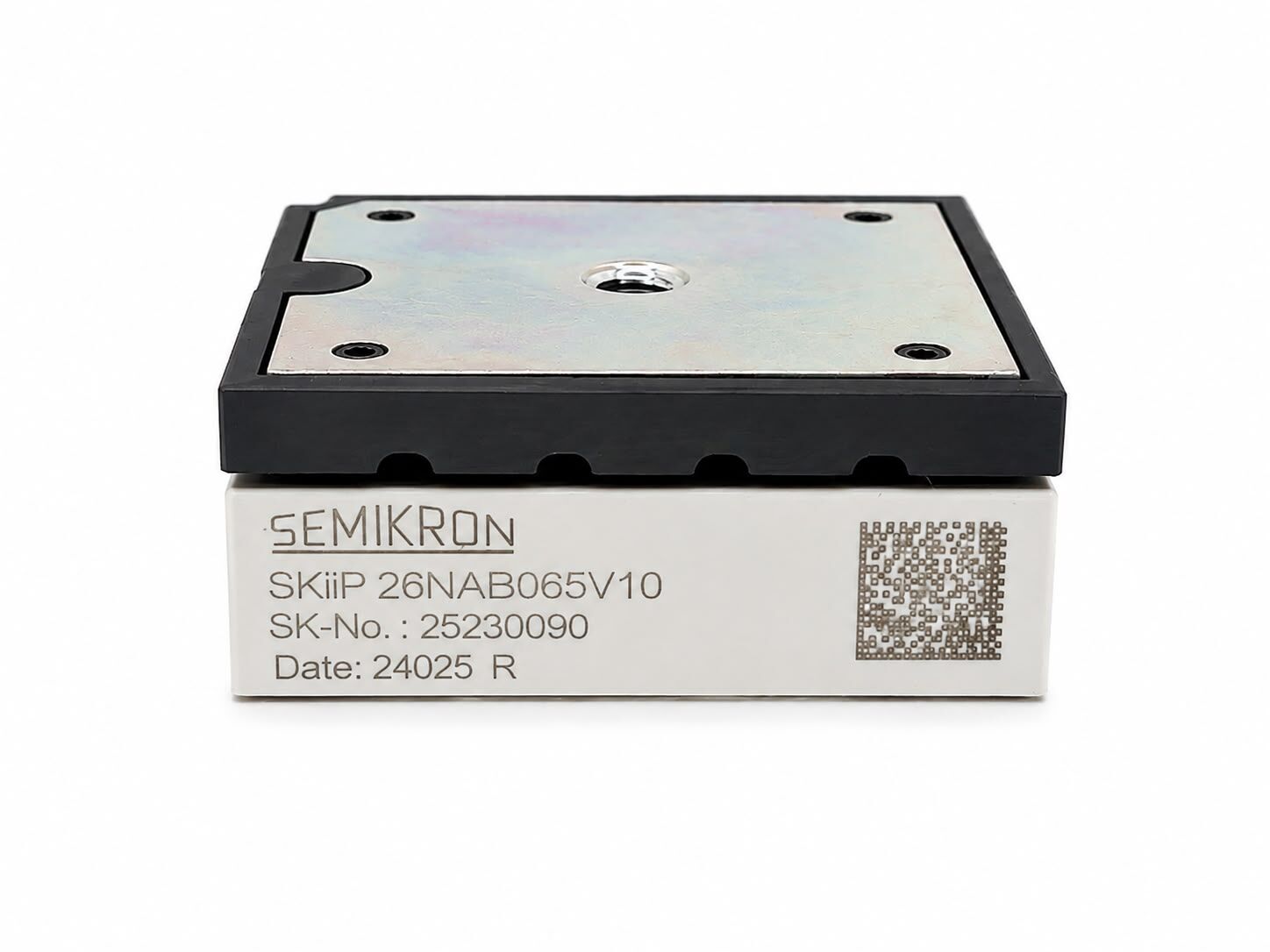

Semikron SKiiP26NAB065V10 600V 50A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP26NAB065V10 600V 50A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP26NAB065V10 IGBT modül, MiniSKiiP serisinin yüksek güvenilirlik sunan entegre güç modüllerinden biridir. 600V gerilim sınıfı ve yaklaşık 50A nominal akım kapasitesi ile endüstriyel inverter ve motor sürücü uygulamaları için geliştirilmiştir. Converter-Inverter-Brake (CIB) topolojisi sayesinde 3 faz doğrultucu, inverter ve frenleme devresi tek modülde birleştirilerek kompakt ve verimli sistem tasarımı sağlar.
Özellikler
- Model: SKiiP26NAB065V10
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP – IPM)
- Kolektör-Emiter Gerilimi (VCES): 600V
- Nominal Kolektör Akımı (ICnom): 50A
- Sürekli Kolektör Akımı (IC): ~35A – 50A
- Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter (CIB)
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- İzolasyon Gerilimi: 2500V AC
- Termal Direnç (RthJC): ~1.4 K/W (IGBT)
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Yüksek güç çevrim dayanımı (power cycling)
- Kompakt ve düşük endüktanslı yapı
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- 3 faz motor sürücü sistemleri
- Endüstriyel inverter uygulamaları
- HVAC sistemleri
- UPS (Kesintisiz güç kaynakları)
- Kompakt güç elektroniği sistemleri
- Enerji dönüşüm uygulamaları
Avantajları
- Tek modülde tam çözüm (rectifier + inverter + chopper)
- 600V gerilim sınıfı ile verimli çalışma
- 50A sınıfı akım kapasitesi ile orta güç uygulamalarına uygun
- MiniSKiiP lehimsiz yapı ile yüksek mekanik güvenilirlik
- Düşük anahtarlama kayıpları ile yüksek verimlilik
- Yüksek termal dayanım ve uzun ömür
- Kompakt tasarım ile pano içi yer tasarrufu
Açıklama: Semikron SKiiP26NAB065V10 IGBT modül, entegre CIB topolojisi ve MiniSKiiP teknolojisi sayesinde modern inverter ve motor sürücü sistemlerinde maksimum performans sunar. 600V gerilim dayanımı ve yaklaşık 50A akım kapasitesi ile kompakt, verimli ve güvenilir bir çözüm sağlayarak endüstriyel uygulamalarda uzun ömürlü kullanım avantajı sunar.
