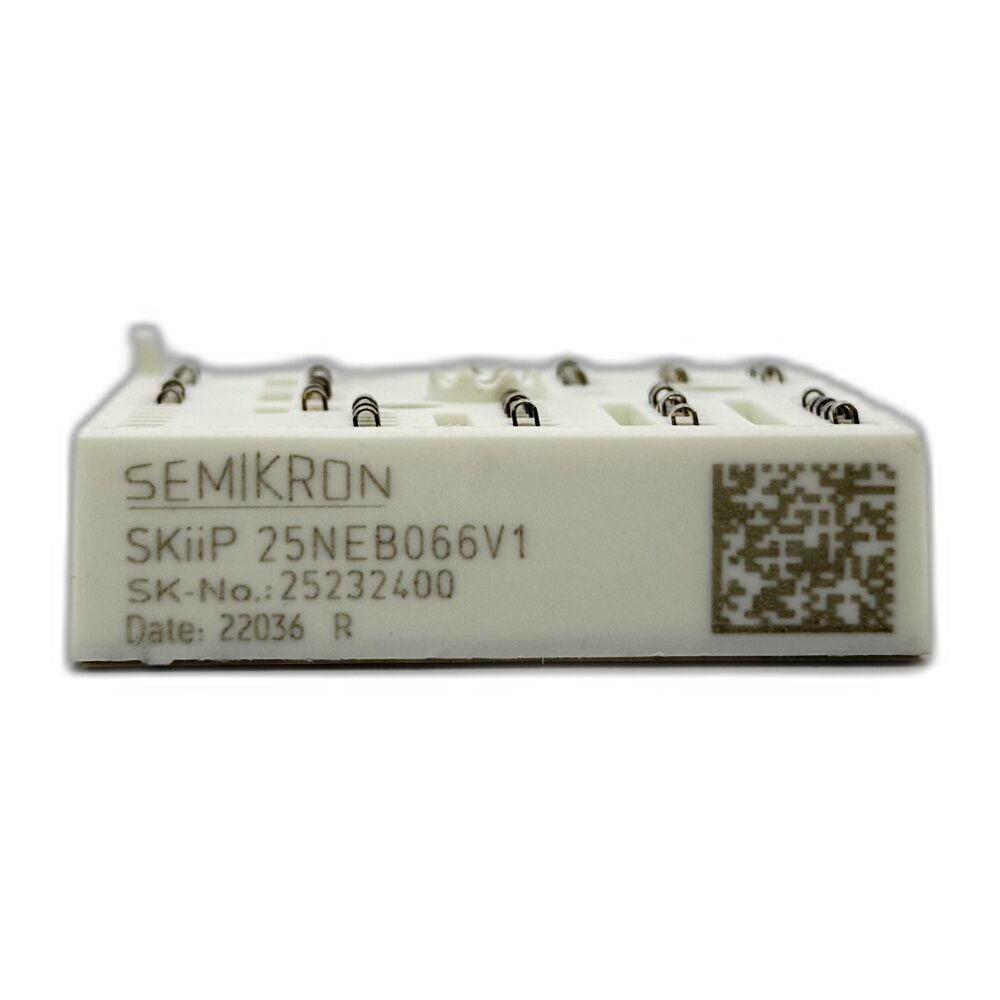

Semikron SKIIP25NEB066V1 600V 30A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP25NEB066V1 600V 30A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP25NEB066V1, MiniSKiiP II serisine ait 600V gerilim ve 30A akım kapasitesine sahip kompakt bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi ile doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek sistem tasarımını sadeleştirir ve yüksek verimlilik sağlar.

Özellikler

• VCES: 600V
• Nominal akım: 30A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 Trench
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 60A
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II
• Boyutlar: yaklaşık 59 x 52 x 16 mm
• Tipik motor gücü: ~4 kW
• İnverter kapasitesi: ~10 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Enerji dönüşüm uygulamaları
• Servo sürücüler

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama ve iletim kayıpları
• Yüksek termal performans ve güvenilirlik
• Endüstriyel uygulamalar için uzun ömürlü yapı

Açıklama: Semikron SKIIP25NEB066V1 IGBT modülü, 600V gerilim ve 30A akım kapasitesi ile özellikle inverter ve motor sürücü uygulamalarında güvenilir ve verimli bir çözüm sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve entegre CIB topolojisi sayesinde modern güç elektroniği sistemlerinde kompakt, dayanıklı ve yüksek performanslı kullanım sağlar.
