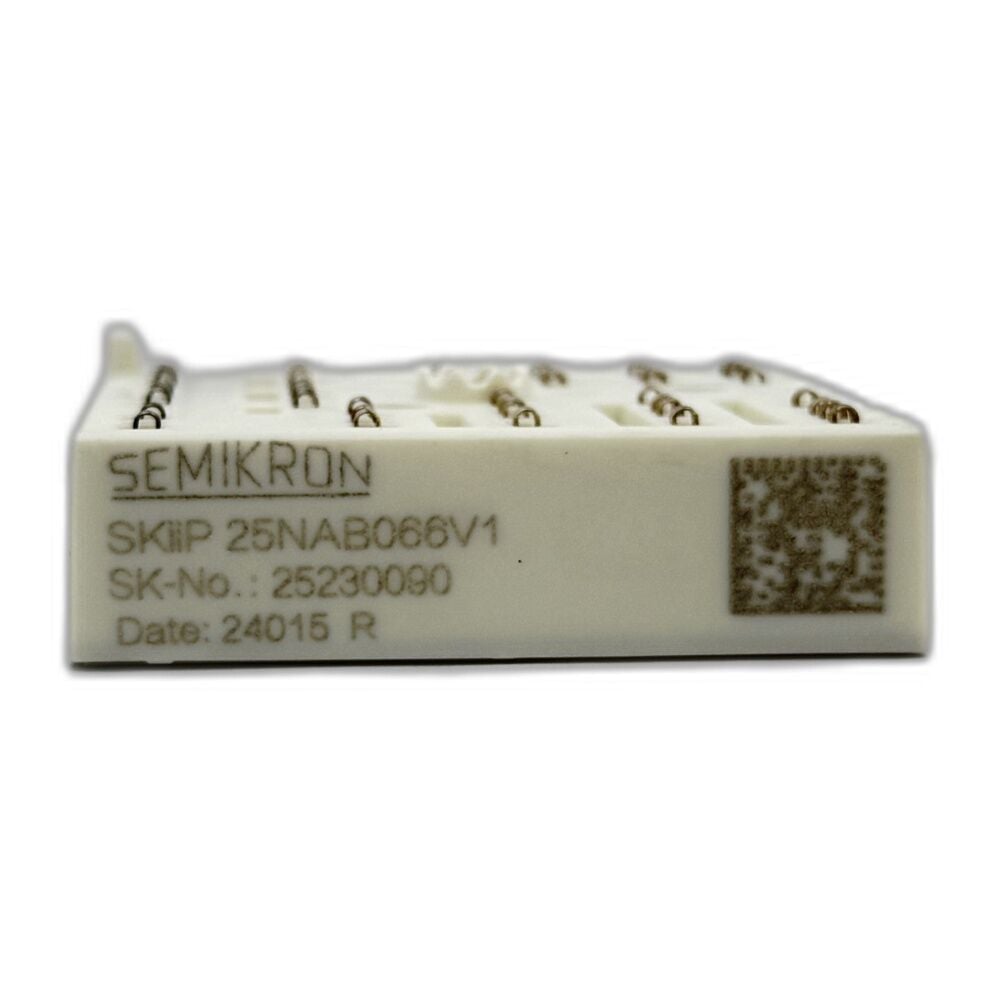

Semikron SKIIP25NAB066V1 600V 30A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP25NAB066V1 600V 30A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP25NAB066V1, MiniSKiiP II serisine ait, 600V gerilim ve 30A akım kapasitesine sahip kompakt bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde üç faz doğrultucu, frenleme kıyıcısı ve inverter yapısını tek modülde birleştirerek endüstriyel sistemlerde yüksek verimlilik ve sade tasarım avantajı sunar.

Özellikler

• VCES: 600V
• Nominal akım: 30A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 Trench yapısı
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Pulsed akım: 60A
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II
• Boyutlar: yaklaşık 59 x 52 x 16 mm
• Tipik motor gücü: ~4 kW
• İnverter kapasitesi: ~10 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Endüstriyel otomasyon
• Servo sürücüler
• Enerji dönüşüm uygulamaları

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama ve iletim kayıpları
• Yüksek termal performans ve güvenilirlik
• Endüstriyel uygulamalarda uzun ömürlü kullanım

Açıklama: Semikron SKIIP25NAB066V1 IGBT modülü, 600V gerilim ve 30A akım kapasitesi ile özellikle motor sürücü ve inverter uygulamalarında verimli ve güvenilir bir çözüm sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi, kompakt yapısı ve entegre CIB topolojisi sayesinde modern güç elektroniği sistemlerinde yüksek performans ve kolay entegrasyon sağlar.
