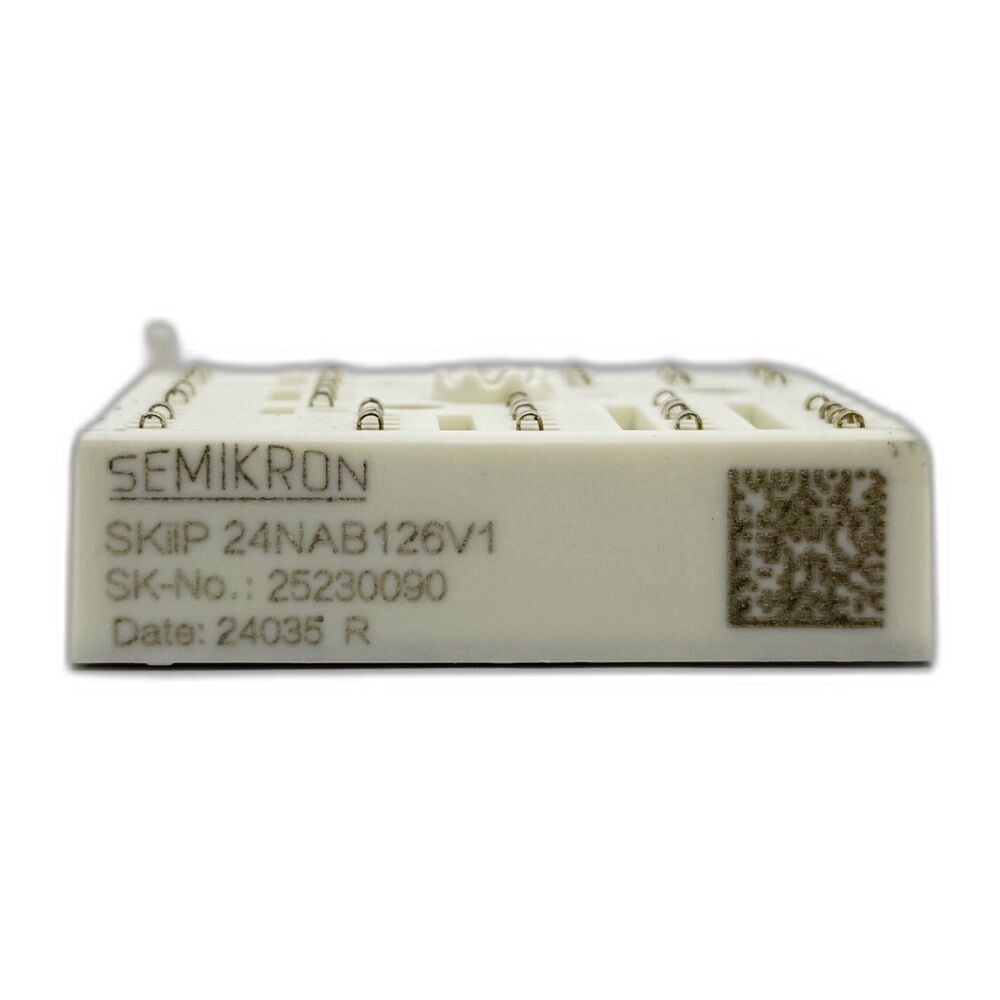

Semikron SKIIP24NAB126V1 1200V 35A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP24NAB126V1 1200V 35A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP24NAB126V1, MiniSKiiP II serisine ait, 1200V gerilim ve 35A akım kapasitesi sunan kompakt bir IGBT güç modülüdür. CIB (Converter + Inverter + Brake) topolojisi sayesinde doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek endüstriyel sistemlerde yüksek verimlilik ve tasarım kolaylığı sağlar.

Özellikler

• VCES: 1200V
• Nominal akım: 35A
• Topoloji: CIB (3 faz doğrultucu + fren kıyıcı + 3 faz inverter)
• IGBT teknolojisi: IGBT3 Trench yapısı
• Diyot tipi: CAL teknolojili hızlı ve soft recovery diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Entegre NTC sıcaklık sensörü
• Montaj yapısı: Press-fit / spring contact (lehim gerektirmez)
• Kasa tipi: MiniSKiiP II
• Boyutlar: yaklaşık 59 x 52 x 16 mm
• Tipik motor gücü: ~11 kW
• İnverter kapasitesi: ~19 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç sistemleri
• Fotovoltaik inverter sistemleri
• Servo sürücüler
• Endüstriyel otomasyon

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama ve iletim kayıpları
• Yüksek termal performans ve verimlilik
• Endüstriyel uygulamalarda uzun ömürlü kullanım

Açıklama: Semikron SKIIP24NAB126V1 IGBT modülü, 1200V gerilim ve 35A akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. CIB topolojisi sayesinde sistem karmaşıklığını azaltırken, MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi ve kompakt yapısı ile güvenilir ve verimli bir güç elektroniği çözümü sağlar.
