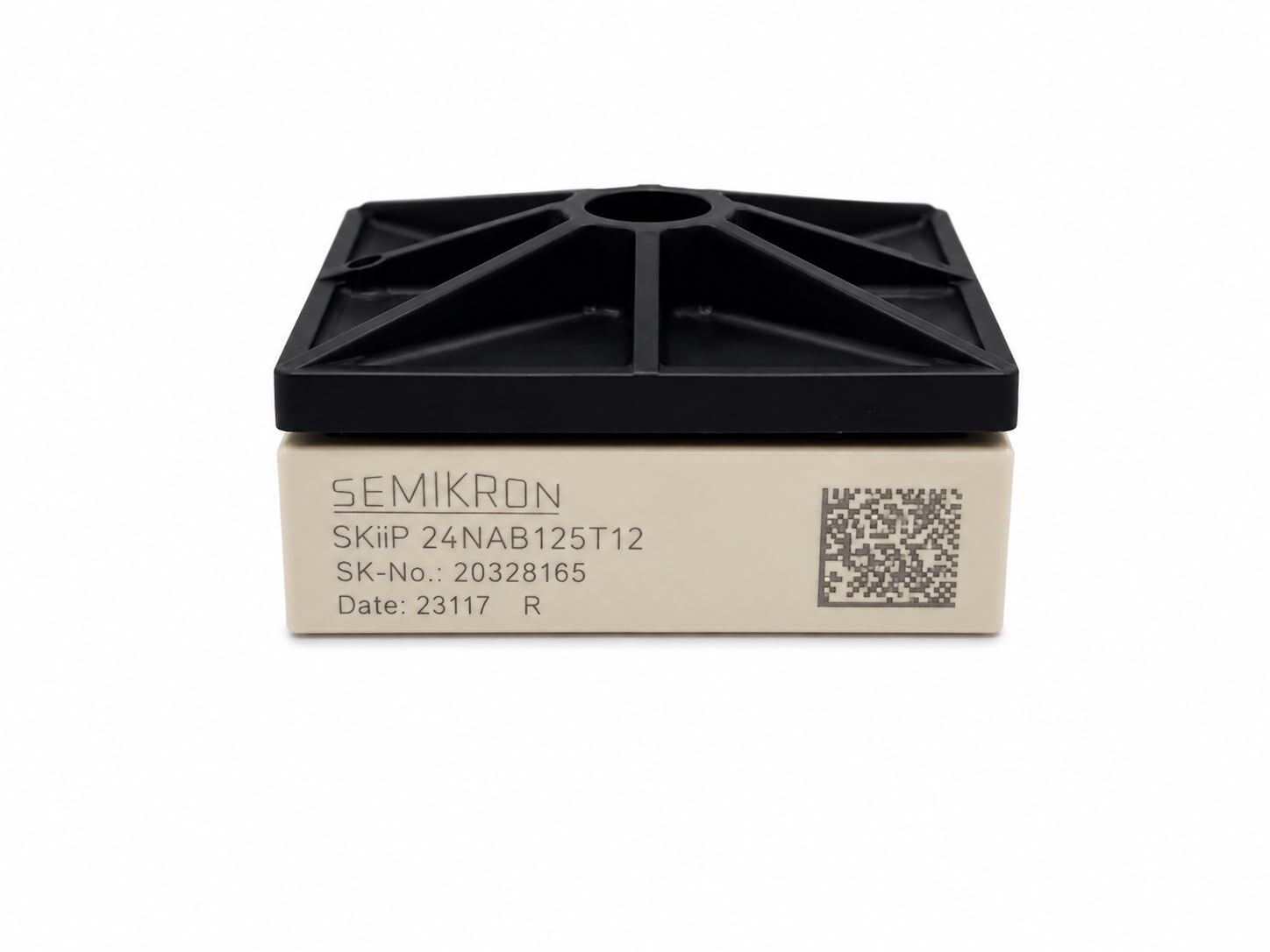

Semikron SKiiP24NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP24NAB125T12 1200V 125A IGBT Modül MiniSKiiP 3 Faz Köprü + Chopper
Semikron SKiiP24NAB125T12 IGBT modül, MiniSKiiP serisinin yüksek performanslı güç modüllerinden biri olup, 1200V gerilim ve 125A akım kapasitesi ile endüstriyel inverter ve motor sürücü uygulamalarında kullanılmak üzere geliştirilmiştir. 3 faz doğrultucu, frenleme chopper devresi ve inverter köprü yapısını tek modülde birleştirerek sistem tasarımını sadeleştirir ve kompakt çözümler sunar.
Özellikler
- Model: SKiiP24NAB125T12
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Sürekli Kolektör Akımı (IC): 125A
- Tepe Kolektör Akımı (ICM): ~250A
- Topoloji: 3 Faz Doğrultucu + Frenleme Chopper + 3 Faz İnverter (CIB)
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- İzolasyon Gerilimi: 2500V AC
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Kısa devre dayanımı (~10µs)
- Kompakt ve düşük endüktanslı yapı
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- Endüstriyel inverter sistemleri
- Motor sürücüleri (VFD)
- HVAC uygulamaları
- UPS (Kesintisiz güç kaynakları)
- Yenilenebilir enerji sistemleri
- Servo sürücüler
Avantajları
- Tek modülde tam çözüm (rectifier + inverter + chopper)
- 1200V yüksek gerilim dayanımı
- 125A yüksek akım kapasitesi ile güçlü performans
- Kompakt MiniSKiiP tasarım ile yer tasarrufu
- Lehimsiz bağlantı sayesinde yüksek güvenilirlik
- Düşük anahtarlama kayıpları ile yüksek verim
- Yüksek termal performans ve uzun ömür
Açıklama: Semikron SKiiP24NAB125T12 IGBT modül, yüksek güç gerektiren inverter ve motor sürücü uygulamalarında maksimum performans sunmak üzere tasarlanmıştır. 3 faz doğrultucu, inverter ve frenleme devresini tek modülde birleştirerek sistem maliyetlerini düşürür ve tasarım sürecini kolaylaştırır. 1200V gerilim dayanımı ve 125A akım kapasitesi ile endüstriyel uygulamalarda güvenilir ve verimli bir çözümdür.
