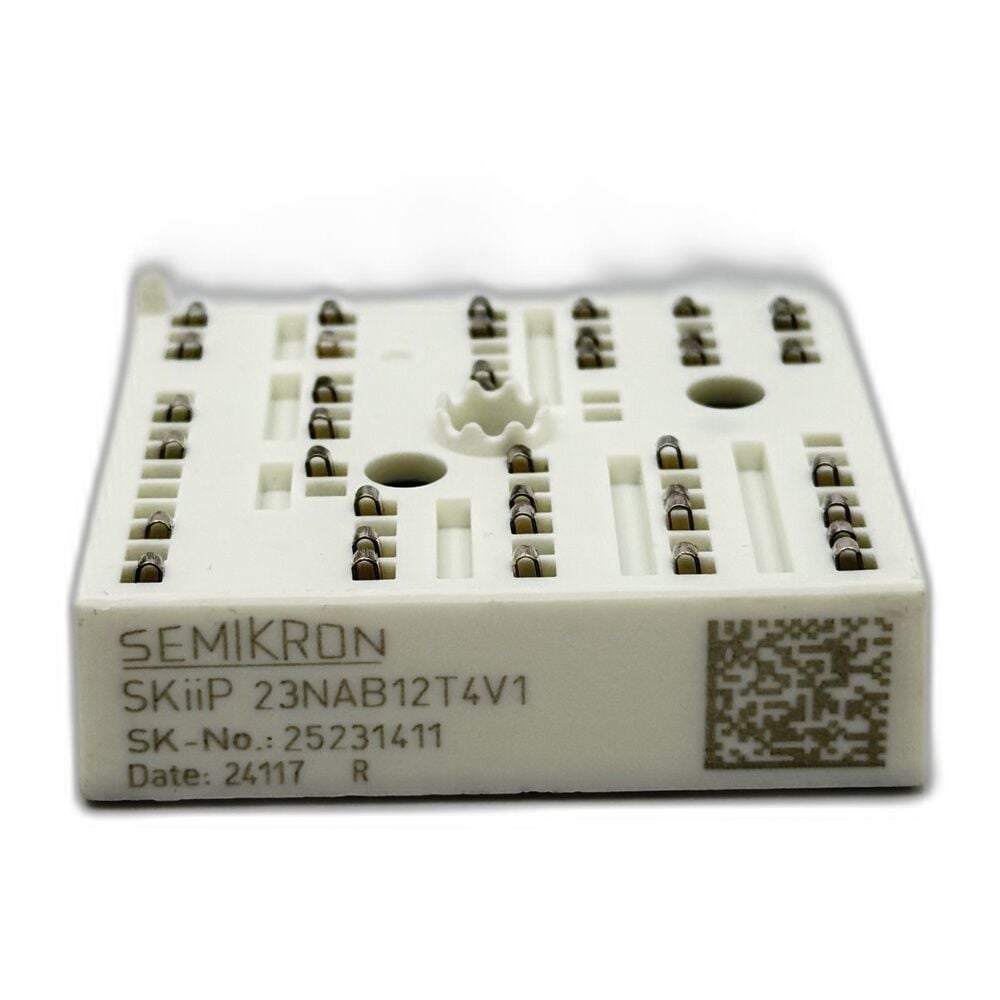

Semikron SKIIP23NAB12T4V1 1200V 25A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP23NAB12T4V1 1200V 25A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP23NAB12T4V1, MiniSKiiP II serisine ait kompakt yapıda bir IGBT güç modülü olup, 1200V gerilim ve 25A nominal akım kapasitesi ile inverter ve motor sürücü uygulamalarında yüksek performans sunar. CIB (Converter + Inverter + Brake) topolojisi sayesinde doğrultucu, inverter ve frenleme fonksiyonlarını tek modülde birleştirerek sistem tasarımını sadeleştirir.

Özellikler

• VCES: 1200V
• Nominal akım: 25A
• Topoloji: CIB (Converter + Inverter + Brake)
• IGBT teknolojisi: Trench 4 IGBT yapısı
• Diyot tipi: CAL teknolojili hızlı ve yumuşak toparlanmalı diyotlar
• Gate sürme gerilimi: ±20V
• Çalışma sıcaklığı: -40°C / +150°C
• Maksimum junction sıcaklığı: 175°C
• Entegre NTC sıcaklık sensörü
• İzolasyon gerilimi: 2500V AC
• Montaj yapısı: Spring contact (lehim gerektirmez)
• Tipik motor gücü: ~7.5 kW
• İnverter kapasitesi: ~14 kVA

Kullanım Alanları

• AC motor sürücüleri (VFD)
• Endüstriyel inverter sistemleri
• UPS güç kaynakları
• Yenilenebilir enerji inverterleri
• Servo sürücüler
• Endüstriyel otomasyon sistemleri

Avantajları

• Tek modülde komple güç katı (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu
• Spring contact teknolojisi ile hızlı ve güvenilir montaj
• Düşük anahtarlama kayıpları ve yüksek verimlilik
• Yüksek termal dayanım ve uzun ömür
• Endüstriyel uygulamalara uygun sağlam yapı

Açıklama: Semikron SKIIP23NAB12T4V1 IGBT modülü, 1200V gerilim ve 25A akım kapasitesi ile özellikle motor sürücü ve inverter uygulamalarında güvenilir ve verimli bir çözüm sunar. MiniSKiiP II serisinin lehimsiz bağlantı teknolojisi, entegre CIB topolojisi ve kompakt yapısı sayesinde modern güç elektroniği sistemlerinde yüksek performans ve kolay entegrasyon avantajı sağlar.
