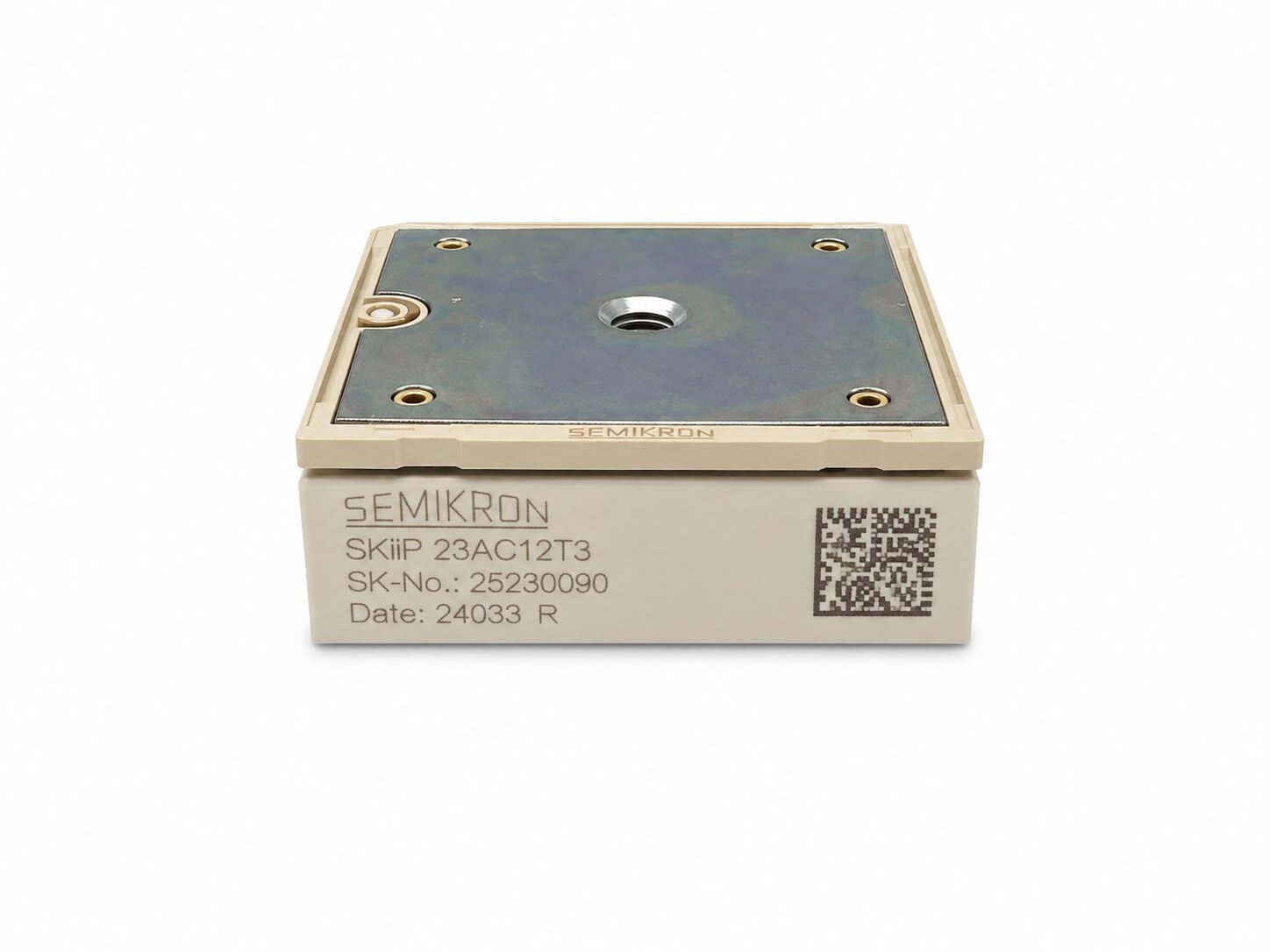

Semikron SKiiP23AC12T3 1200V 23A IGBT Modül MiniSKiiP 3 Faz İnverter
Semikron SKiiP23AC12T3 IGBT modül, MiniSKiiP serisinin kompakt ve yüksek güvenilirlik sunan üyelerinden biri olup, 1200V gerilim ve 23A akım kapasitesi ile inverter ve motor sürücü uygulamaları için geliştirilmiştir. 3 faz inverter (six-pack) yapısı sayesinde sistem tasarımını sadeleştirir ve kompakt çözümler sunar. Trench IGBT teknolojisi ve düşük kayıplı diyot yapısı ile yüksek verim sağlar.
Özellikler
- Model: SKiiP23AC12T3
- Marka: Semikron
- Ürün Tipi: IGBT Modül (MiniSKiiP)
- Kolektör-Emiter Gerilimi (VCES): 1200V
- Sürekli Kolektör Akımı (IC): 23A
- Tepe Kolektör Akımı (ICM): ~46A
- Topoloji: 3 Faz İnverter (Six-Pack yapı)
- IGBT Teknolojisi: Trench IGBT
- Diyot Teknolojisi: CAL (Controlled Axial Lifetime)
- Gate-Emitter Gerilimi (VGES): ±20V
- Maksimum Junction Sıcaklığı: 150°C
- Çalışma Sıcaklığı: -40°C ~ +150°C
- NTC sıcaklık sensörü entegre
- MiniSKiiP lehimsiz yaylı kontak teknolojisi
- Düşük switching kayıpları ve yüksek verim
- Kısa devre dayanımı (~10µs)
- İzolasyon gerilimi: 2500V AC
- Kompakt ve düşük endüktanslı yapı
- UL sertifikalı (E63532)
- RoHS uyumlu
Kullanım Alanları
- 3 faz motor sürücü sistemleri
- Endüstriyel inverter uygulamaları
- HVAC sistemleri
- UPS (Kesintisiz güç kaynakları)
- Servo sürücüler
- Kompakt güç elektroniği sistemleri
Avantajları
- 1200V yüksek gerilim dayanımı ile güvenli çalışma
- 23A akım kapasitesi ile stabil performans
- Kompakt MiniSKiiP tasarım ile yer tasarrufu
- Lehimsiz bağlantı ile yüksek mekanik dayanım
- Düşük anahtarlama kayıpları ile yüksek verim
- Entegre inverter yapısı ile kolay sistem tasarımı
Açıklama: Semikron SKiiP23AC12T3 IGBT modül, kompakt yapısı ve entegre 3 faz inverter topolojisi ile modern güç elektroniği sistemlerinde maksimum verim ve güvenilirlik sunar. 1200V gerilim dayanımı ve 23A akım kapasitesi sayesinde motor sürücü ve inverter uygulamalarında stabil çalışma sağlar. MiniSKiiP teknolojisi ile kolay montaj, yüksek dayanıklılık ve uzun ömür avantajı sunar.
