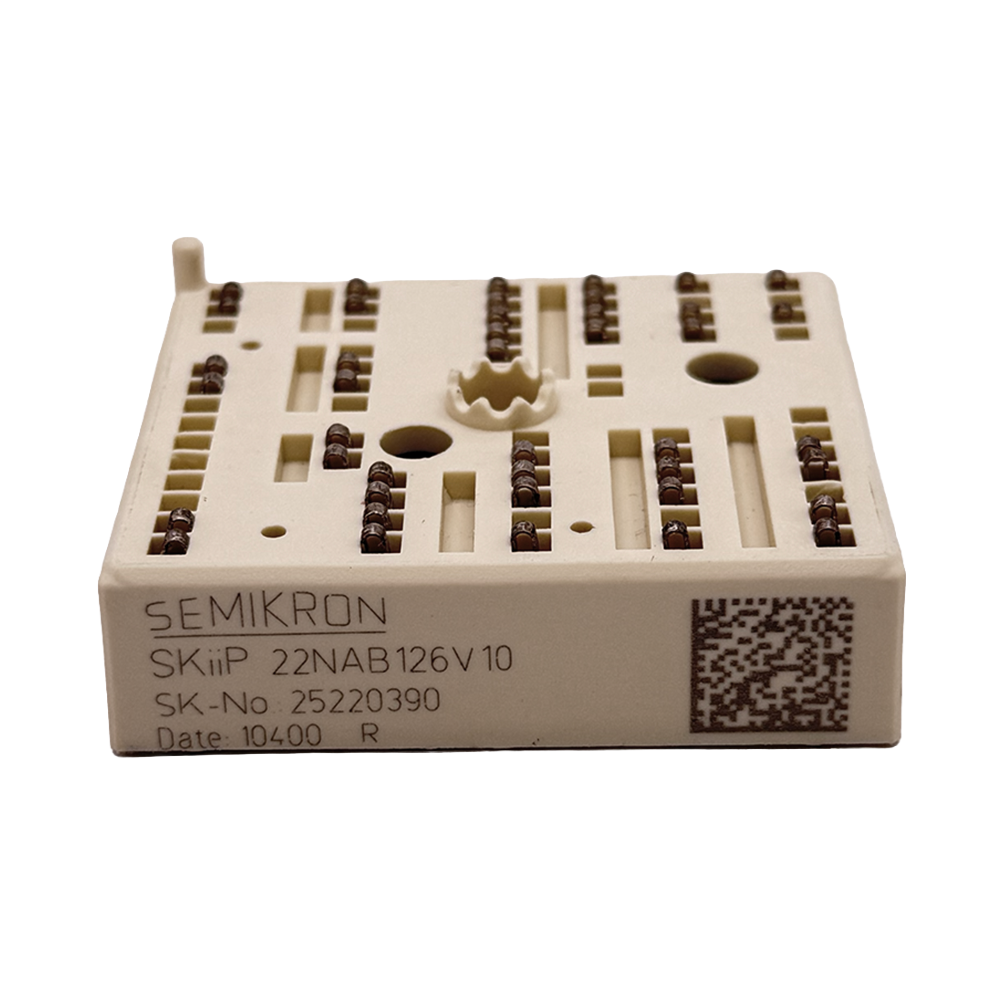

Semikron SKIIP22NAB126V10 1200V 15A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP22NAB126V10 1200V 22A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP22NAB126V10, MiniSKiiP® II serisine ait yüksek performanslı bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 1200V gerilim ve 22A akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapılarını tek bir kompakt modülde birleştirerek endüstriyel güç elektroniği uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 1200V maksimum kolektör-emiter gerilimi (VCES)
• 22A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz diyot köprü doğrultucu + inverter + fren chopper
• IGBT 3 (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• MiniSKiiP® II 2 modül yapısı
• Spring contact / press-fit bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Pulsed kolektör akımı: yüksek darbe dayanımı
• Kompakt boyutlar: yaklaşık 59 x 52 x 16 mm
• Yaklaşık 5.5 kW motor / inverter uygulamaları için uygun
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı
• UL sertifikalı (E63532)

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• MiniSKiiP II tasarım ile yüksek güç yoğunluğu
• Düşük anahtarlama kayıpları ile yüksek verimlilik
• Spring contact bağlantı ile lehimsiz ve hızlı montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP22NAB126V10 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek kompakt ve yüksek verimli bir güç elektroniği çözümü sunar. Trench IGBT ve CAL diyot teknolojisi sayesinde düşük kayıplı, güvenilir ve uzun ömürlü performans sağlayarak inverter ve motor sürücü uygulamalarında ideal bir tercihtir.
