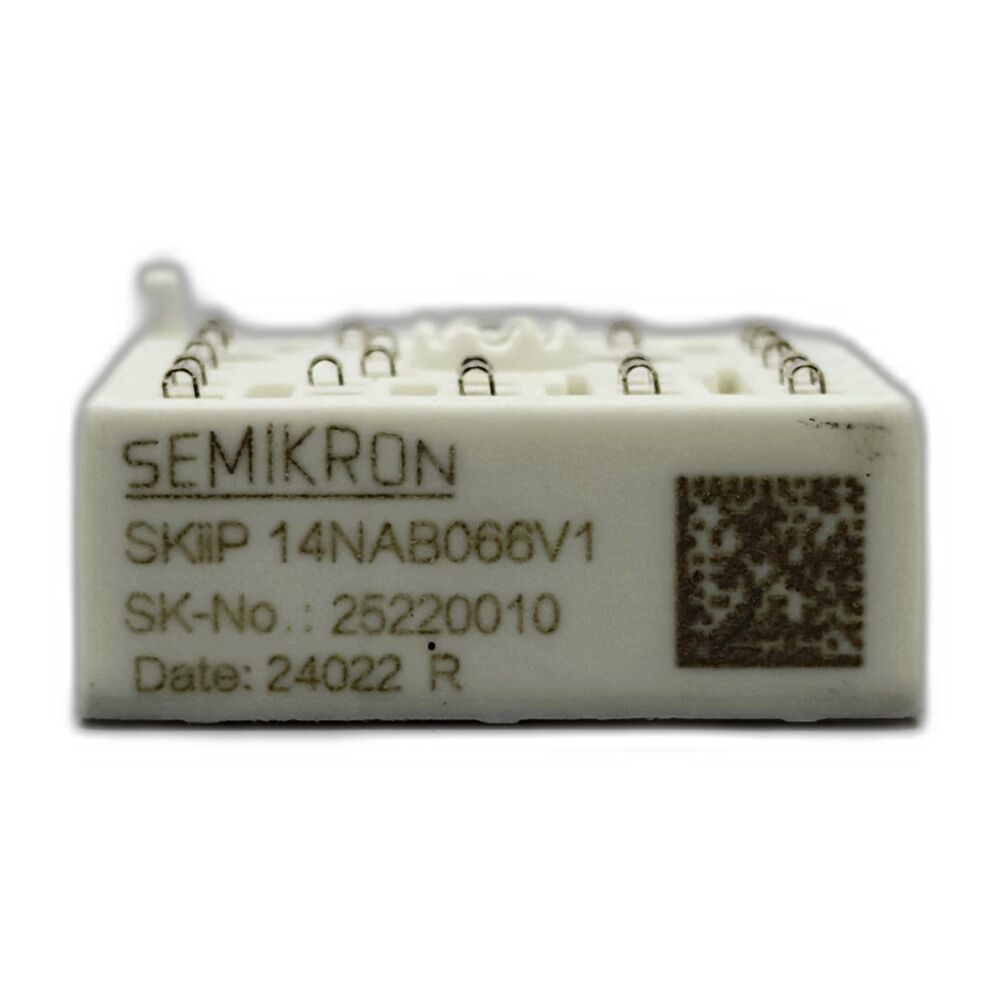

Semikron SKIIP14NAB066V1 600V 20A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP14NAB066V1 600V 20A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP14NAB066V1, MiniSKiiP® II serisine ait CIB (Converter + Inverter + Brake) topolojisine sahip kompakt bir IGBT güç modülüdür. 600V gerilim ve 20A akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapısını tek bir modülde birleştirerek endüstriyel güç elektroniği uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 600V maksimum kolektör-emiter gerilimi (VCES)
• 20A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz diyot köprü doğrultucu + inverter + fren chopper
• IGBT 3 (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper entegre yapı
• MiniSKiiP® II 1 modül yapısı
• Spring contact / press-fit bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Pulsed kolektör akımı: 40A
• Kompakt boyutlar: 42 x 40 x 16 mm
• Yaklaşık 4 kW motor / 6.3 kVA inverter uygulamalarına uygun
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu sağlar
• Düşük anahtarlama kayıpları ile yüksek verimlilik
• Spring contact bağlantı ile lehimsiz ve hızlı montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP14NAB066V1 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek kompakt ve yüksek verimli bir güç elektroniği çözümü sunar. Trench IGBT ve CAL diyot teknolojisi sayesinde düşük kayıplı, güvenilir ve uzun ömürlü performans sağlayarak inverter ve motor sürücü uygulamalarında ideal bir tercihtir.
