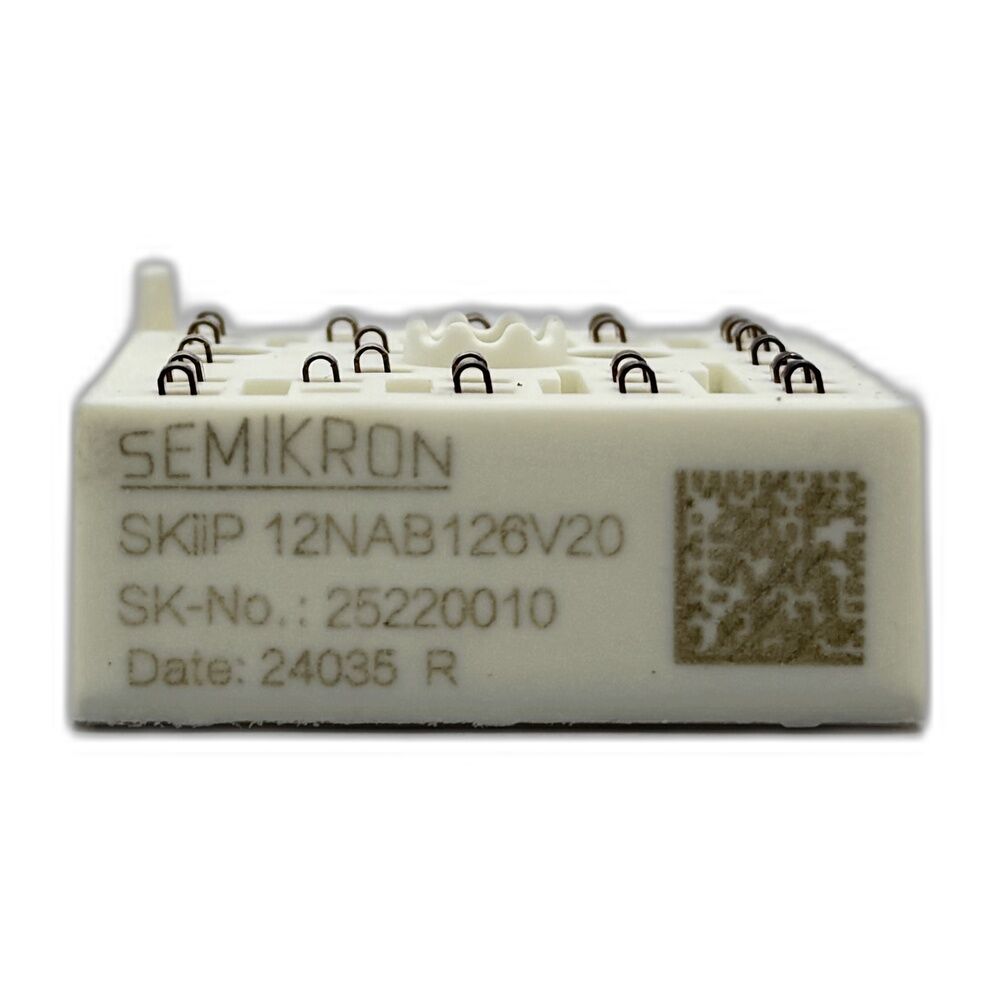

Semikron SKIIP12NAB126V20 1200V 15A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP12NAB126V20 1200V 15A MiniSKiiP II IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP12NAB126V20, MiniSKiiP® II serisine ait gelişmiş bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 1200V gerilim ve 15A nominal akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapılarını tek bir kompakt modülde birleştirerek endüstriyel güç elektroniği uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 1200V maksimum kolektör-emiter gerilimi (VCES)
• 15A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz köprü doğrultucu + 3 faz inverter (sixpack yapı)
• IGBT 3 (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper (frenleme devresi) entegre yapı
• MiniSKiiP® II 1 modül yapısı
• Spring contact / press-fit bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Pulsed kolektör akımı: 30A
• Kompakt boyutlar: 42 x 40 x 16 mm
• Yaklaşık 5.5 kW motor / 10 kVA inverter uygulamaları için uygun
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP II tasarım ile yer tasarrufu sağlar
• Düşük anahtarlama kayıpları ile yüksek verimlilik
• Spring contact bağlantı ile lehimsiz ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP12NAB126V20 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek yüksek performanslı ve kompakt bir güç elektroniği çözümü sunar. Trench IGBT ve CAL diyot teknolojisi sayesinde düşük kayıplı, güvenilir ve uzun ömürlü çalışma sağlayarak inverter ve motor sürücü uygulamalarında ideal bir tercihtir.
