Semikron SKIIP11NAB066V1 600V 6A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP11NAB066V1 600V 6A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

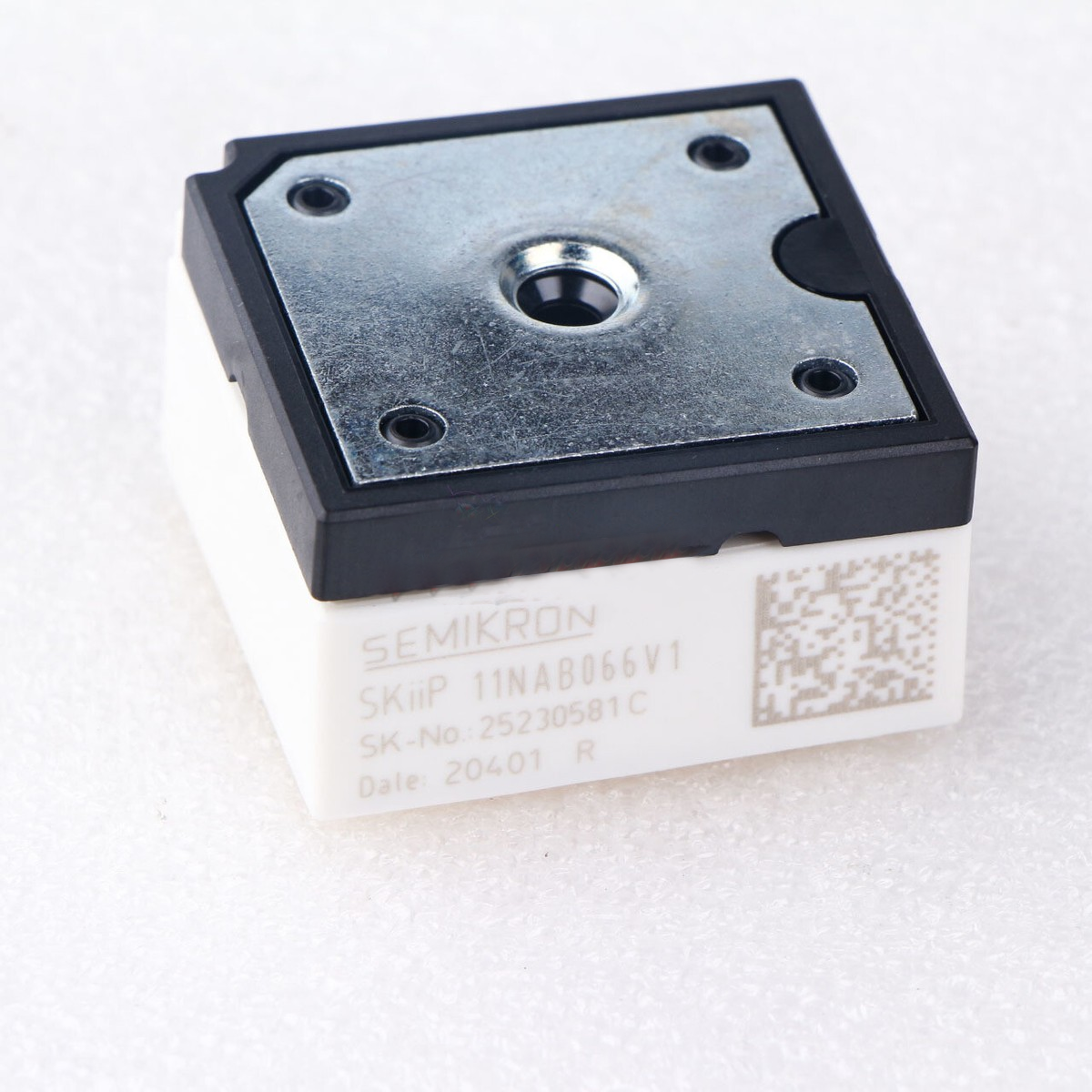

Semikron SKIIP11NAB066V1, MiniSKiiP® serisine ait kompakt yapılı bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 600V gerilim ve 6A akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapısını tek bir modülde birleştirerek düşük ve orta güç uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 600V maksimum kolektör-emiter gerilimi (VCES)
• 6A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz köprü doğrultucu + 3 faz inverter (sixpack)
• IGBT 3 (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper (frenleme devresi) entegre yapı

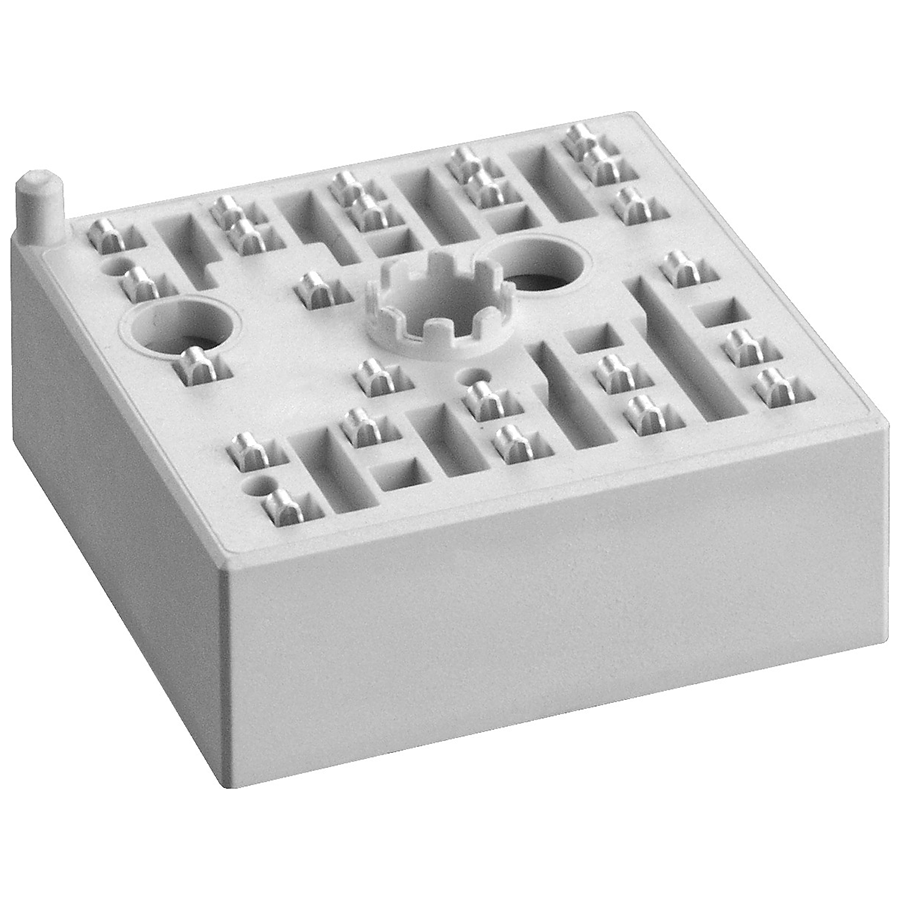

• MiniSKiiP® 1 modül yapısı
• Spring contact / press-fit bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Kompakt boyutlar: yaklaşık 42 x 40 x 16 mm
• Yaklaşık 1.5 kW motor uygulamaları için uygun
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Kompakt otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu sağlar
• Düşük kayıplar ile yüksek enerji verimliliği
• Spring contact bağlantı ile lehimsiz ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP11NAB066V1 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek güç elektroniği sistemlerinde maksimum verimlilik sağlar. MiniSKiiP teknolojisi sayesinde kompakt, güvenilir ve düşük kayıplı bir çözüm sunarak özellikle düşük güçlü inverter ve motor sürücü uygulamaları için ideal bir tercihtir.
