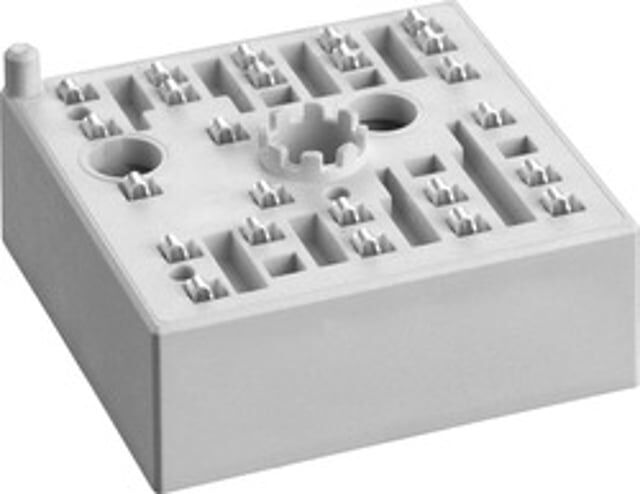

Semikron SKIIP11NAB065V1 600V 10A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP11NAB065V1 600V 10A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP11NAB065V1, MiniSKiiP® serisine ait kompakt ve yüksek verimli bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 600V gerilim ve 10A akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapısını tek bir modülde birleştirerek düşük ve orta güç uygulamalarında yüksek performans ve kolay entegrasyon sağlar.

Özellikler

• 600V maksimum kolektör-emiter gerilimi (VCES)
• 10A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz köprü doğrultucu + 3 faz inverter (sixpack)
• IGBT (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper (frenleme devresi) entegre yapı
• MiniSKiiP® 1 modül yapısı
• Press-Fit / spring contact bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Yaklaşık 1.5 kW güç uygulamaları için uygun
• Vida ile mekanik montaj (screw mounting)
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Kompakt otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu sağlar
• Düşük kayıplar ile yüksek enerji verimliliği
• Press-fit bağlantı ile hızlı ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP11NAB065V1 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek güç elektroniği sistemlerinde maksimum verimlilik sağlar. MiniSKiiP teknolojisi sayesinde kompakt, güvenilir ve düşük kayıplı bir çözüm sunarak özellikle küçük ve orta güçteki inverter uygulamaları için ideal bir tercihtir.
