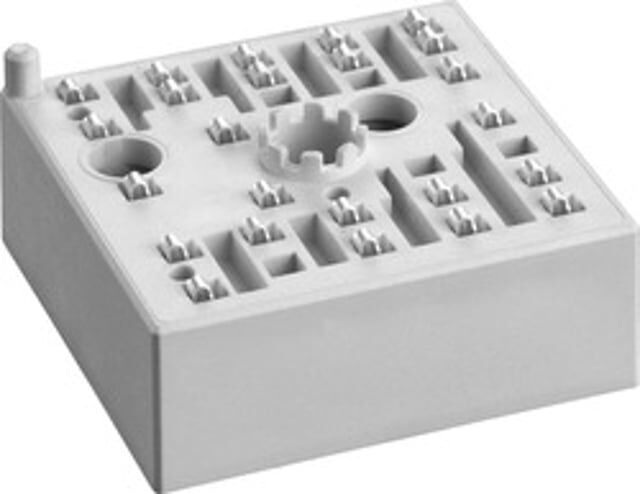

Semikron SKIIP11AC12T4V1 1200V 15A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP11AC12T4V1 1200V 15A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP11AC12T4V1, MiniSKiiP® serisine ait yüksek performanslı bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 1200V gerilim ve 15A akım kapasitesi ile tasarlanan bu modül, üç faz doğrultucu, fren chopper ve üç faz inverter yapısını tek bir kompakt modülde birleştirerek endüstriyel uygulamalarda yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 1200V maksimum kolektör-emiter gerilimi (VCES)
• 15A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz köprü doğrultucu + 3 faz inverter (sixpack)
• IGBT (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper (frenleme devresi) entegre yapı
• MiniSKiiP® 1 kompakt modül yapısı
• Spring contact / press-fit bağlantı teknolojisi
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Yaklaşık 4 kW güç uygulamaları için uygun
• Vida ile mekanik montaj (screw mounting)
• -40°C ~ +150°C çalışma sıcaklığı
• 2500V izolasyon dayanımı

Kullanım Alanları

• Motor sürücü sistemleri
• Endüstriyel inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu sağlar
• Düşük kayıplar ile yüksek enerji verimliliği
• Spring contact bağlantı ile lehimsiz ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP11AC12T4V1 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek kompakt ve yüksek verimli bir güç elektroniği çözümü sunar. MiniSKiiP teknolojisi sayesinde üretim kolaylığı, düşük kayıp ve yüksek güvenilirlik sağlayarak özellikle küçük ve orta güçteki inverter sistemlerinde ideal bir tercihtir.
