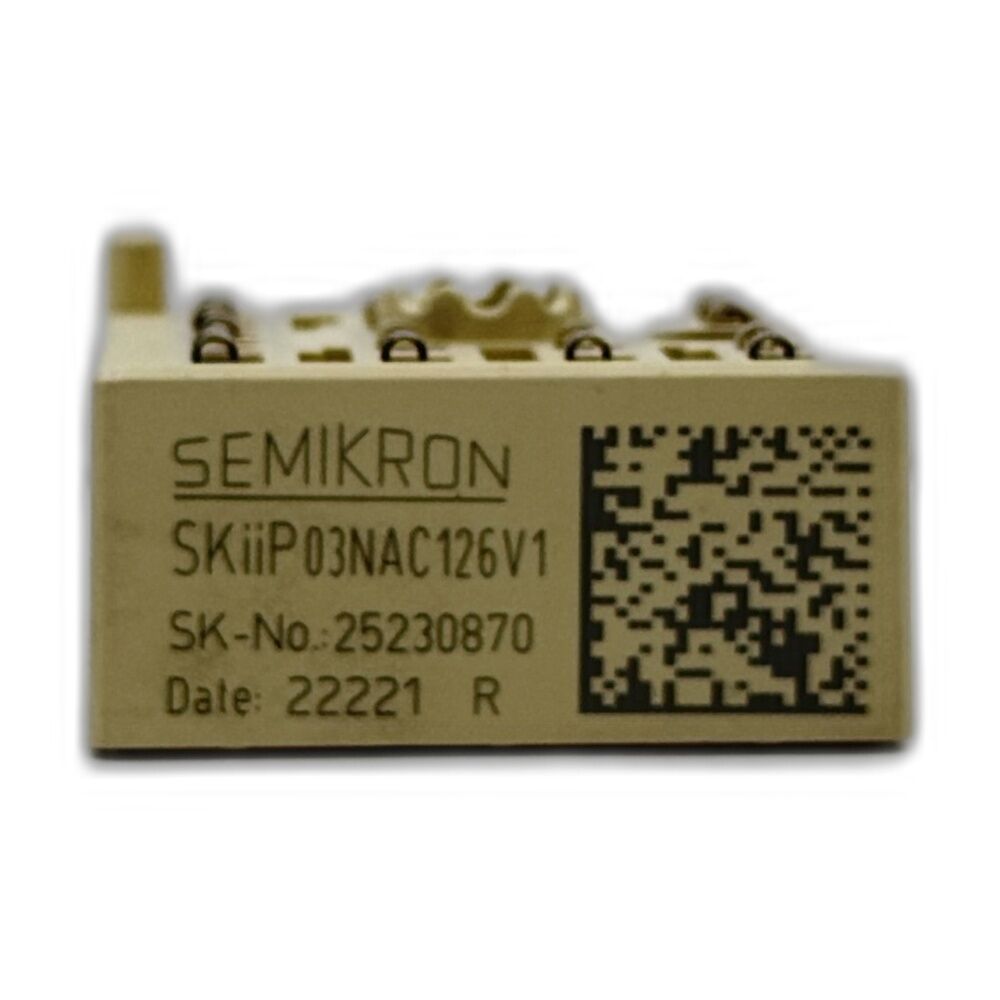

Semikron SKIIP03NAC126V1 1200V 8A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP03NAC126V1 1200V 8A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP03NAC126V1, MiniSKiiP® serisine ait kompakt yapılı bir CIB (Converter + Inverter + Brake) IGBT güç modülüdür. 1200V gerilim ve 8A akım kapasitesi ile tasarlanan bu modül, 3 faz doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek düşük ve orta güç uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 1200V maksimum kolektör-emiter gerilimi (VCES)
• 8A nominal akım kapasitesi
• CIB topolojisi (3 faz doğrultucu + inverter + fren devresi)
• 3 faz köprü doğrultucu + 3 faz inverter (sixpack)
• IGBT 3 (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• MiniSKiiP® 0 kompakt modül yapısı
• Press-Fit bağlantı (lehim gerektirmez)
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• Kompakt boyutlar: yaklaşık 34 x 31 x 16 mm
• -40°C ~ +150°C çalışma sıcaklığı
• Yüksek güvenilirlik ve uzun ömür

Kullanım Alanları

• Motor sürücü sistemleri
• Kompakt inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı çözümü (CIB yapı)
• Kompakt MiniSKiiP tasarım ile yer tasarrufu sağlar
• Düşük kayıplar ile yüksek enerji verimliliği
• Press-fit bağlantı ile hızlı ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP03NAC126V1 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek güç elektroniği sistemlerinde maksimum verimlilik sağlar. MiniSKiiP teknolojisi sayesinde kompakt, güvenilir ve düşük kayıplı bir çözüm sunarak özellikle küçük ve orta güçteki inverter uygulamaları için ideal bir tercihtir.
