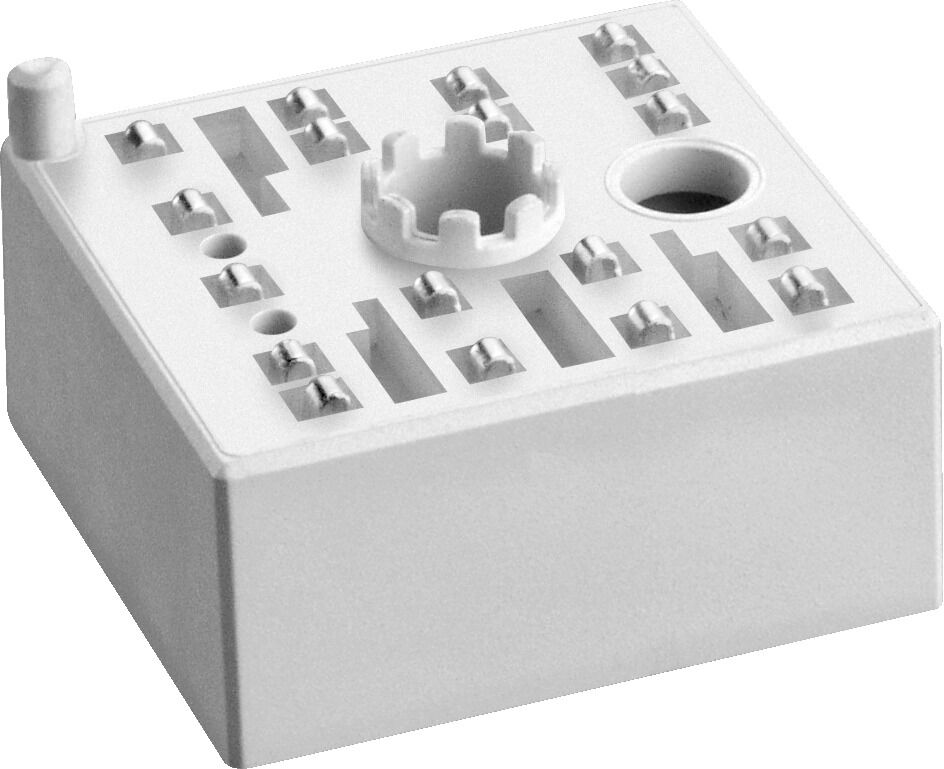

Semikron SKIIP02NEB066V3 600V 10A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP02NEB066V3 600V 10A MiniSKiiP IGBT Güç Modülü (CIB – Converter + Inverter + Brake)

Semikron SKIIP02NEB066V3, MiniSKiiP® serisine ait kompakt yapılı bir CIB (Converter + Inverter + Brake) IGBT modülüdür. 600V gerilim ve 10A akım kapasitesi ile tasarlanan bu modül, tek faz doğrultucu, fren chopper ve üç faz inverter yapısını tek bir modülde birleştirerek düşük ve orta güç uygulamalarında yüksek verimlilik ve kolay entegrasyon sağlar.

Özellikler

• 600V maksimum kolektör-emiter gerilimi (VCES)
• 10A nominal akım kapasitesi
• CIB topolojisi (1 faz doğrultucu + inverter + fren devresi)
• 3 faz IGBT köprü inverter yapısı (sixpack)
• IGBT (Trench) teknolojisi
• CAL teknolojili hızlı serbest dolaşım diyotları
• Boost chopper (frenleme devresi) entegre yapı
• MiniSKiiP® 0 kompakt modül yapısı
• Press-Fit bağlantı (lehim gerektirmez)
• Entegre NTC sıcaklık sensörü
• ±20V gate-emitter gerilim toleransı
• 20A tepe kolektör akımı
• Yaklaşık 2.2 kW uygulamalar için uygun
• Vida ile mekanik montaj

Kullanım Alanları

• Motor sürücü sistemleri
• Kompakt inverter uygulamaları
• UPS (kesintisiz güç kaynakları)
• Fotovoltaik inverter sistemleri
• Fan ve pompa kontrol sistemleri
• Endüstriyel otomasyon çözümleri

Avantajları

• Tek modülde tüm güç katı (CIB) çözümü
• Kompakt MiniSKiiP tasarım ile yer tasarrufu sağlar
• Düşük kayıplar ile yüksek enerji verimliliği
• Press-fit bağlantı ile hızlı ve güvenilir montaj
• Entegre yapı sayesinde devre tasarımını sadeleştirir
• Yüksek güvenilirlik ve uzun ömür

Açıklama: Semikron SKIIP02NEB066V3 IGBT modülü, doğrultucu, inverter ve frenleme fonksiyonlarını tek bir modülde birleştirerek güç elektroniği sistemlerinde maksimum verimlilik sağlar. Kompakt yapısı ve düşük kayıplı çalışması sayesinde özellikle küçük ve orta güçteki inverter uygulamalarında ideal bir çözümdür.
