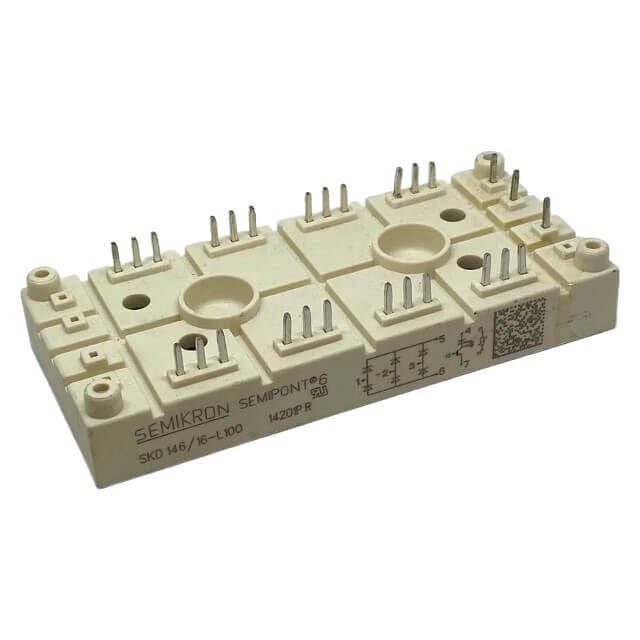

Semikron SKD 146/16-L100 Köprü Diyot

Semikron SKD 146/16-L100 Köprü Diyot

Semikron SKD 146/16-L100, endüstriyel güç elektroniği uygulamalarında kullanılan, üç fazlı köprü doğrultucu ve entegre bir IGBT frenleme çoperi (braking chopper) içeren yüksek performanslı bir güç modülüdür.

"SEMIPONT 6" serisi bir modül olan bu ürün, özellikle motor sürücüleri ve güç dönüştürme sistemleri için kompakt ve güvenilir bir çözüm sunar.

Teknik Özellikler

Yapı: 3 Fazlı Köprü Doğrultucu + IGBT Frenleme Çoperi
Maksimum Ters Gerilim (VRRM): 1600 V
Ortalama DC Çıkış Akımı (ID): 140 A (Soğutucu sıcaklığı 85 °C iken)
Surge Akımı (IFSM): 1250 A (10 ms için)
İzolasyon Gerilimi (Visol): 2500 V (RMS, 1 dk)
Çalışma Sıcaklığı (Tj): -40 °C ile +150 °C arası
Paket Tipi: SEMIPONT 6 (Kompakt, 2 vidalı montaj)
Teknoloji: DCB (Direct Copper Bonding - Yüksek termal iletkenlik)

Önemli Özellikler

Entegre Frenleme Çoperi: Sürücü sistemlerinde motorun duruşu sırasında oluşan geri besleme enerjisini (rejeneratif enerji) yönetmek için gereken IGBT ve diyot yapısını bünyesinde barındırır. Bu, ayrı bir frenleme ünitesi kullanma ihtiyacını azaltır ve montaj alanından tasarruf sağlar.

Termal Performans: DCB seramik taban plakası sayesinde, yarı iletkenlerden soğutucuya çok verimli bir ısı transferi gerçekleşir. Bu da modülün uzun ömürlü olmasını ve yüksek yüklerde kararlı çalışmasını sağlar.

Dayanıklılık: Yüksek aşırı akım (surge) toleransına sahiptir, bu da endüstriyel şebekelerdeki ani gerilim dalgalanmalarına karşı koruma sağlar.

Kullanım Alanları

Bu modül, özellikle DC motor sürücüleri ve AC motor hız kontrol cihazlarının (sürücülerin) giriş katlarında yaygın olarak tercih edilir:

AC Motor Sürücüleri (VFD): Frekans konvertörlerinin giriş doğrultucu katında ve frenleme devresinde.

DC Motor Sürücüleri: DC motorların hız kontrolü ve alan besleme sistemlerinde.

Endüstriyel Güç Kaynakları: Yüksek güçlü, üç fazlı AC/DC güç dönüştürme sistemlerinde.

Kontrollü Batarya Şarj Cihazları: Endüstriyel seviyedeki büyük ölçekli şarj ünitelerinde.

Otomasyon ve Robotik: Frenleme gerektiren servo veya motor sistemlerinin güç katlarında.
