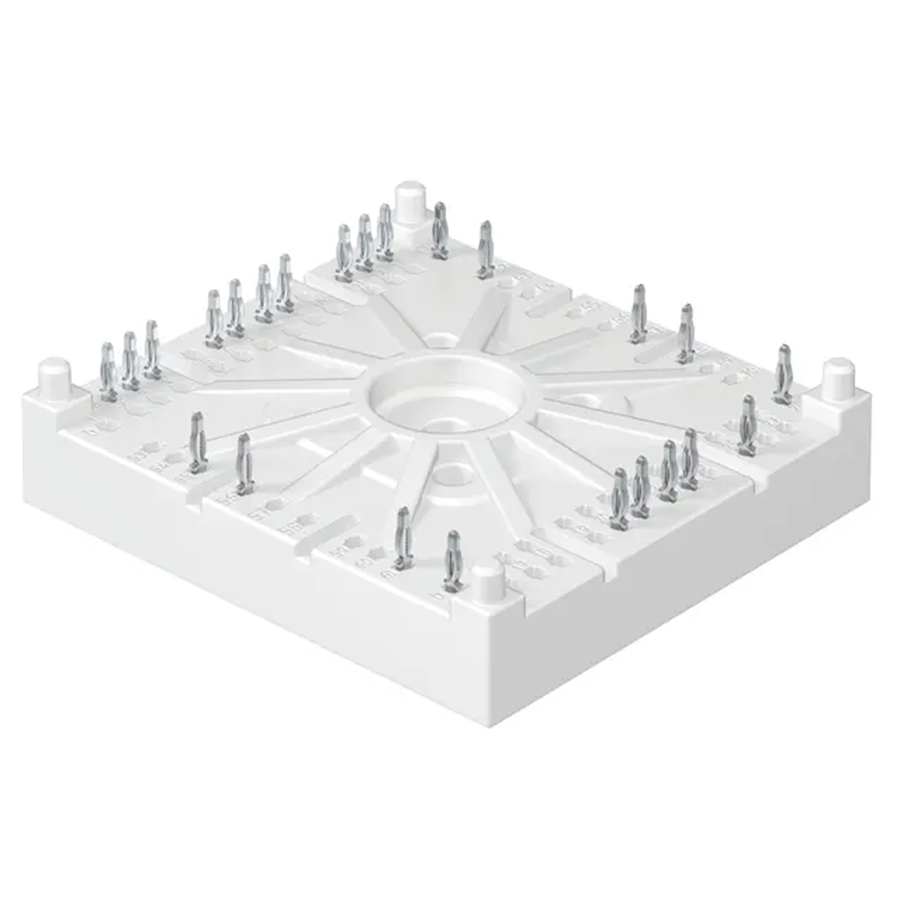

Semikron SK100MLI07F3TD1P 650V 100A SEMITOP 4 IGBT Güç Modülü (3 Seviyeli NPC İnverter)
Semikron SK100MLI07F3TD1P 650V 100A SEMITOP 4 IGBT Güç Modülü (3 Seviyeli NPC İnverter)
Semikron SK100MLI07F3TD1P, SEMITOP 4 platformunda geliştirilmiş, 3 seviyeli (NPC – Neutral Point Clamped) inverter topolojisine sahip yüksek verimli bir IGBT güç modülüdür. 650V gerilim ve 100A akım kapasitesi ile özellikle UPS ve güneş enerjisi inverter uygulamalarında kompakt, güvenilir ve yüksek performanslı çözümler sunar. Press-Fit bağlantı teknolojisi sayesinde lehimsiz montaj imkanı sağlayarak uzun ömür ve yüksek mekanik dayanım sağlar.
Özellikler
- Maksimum kolektör-emiter gerilimi (VCES): 650V
- Nominal kolektör akımı (IC): 100A
- Topoloji: 3-Level NPC İnverter
- IGBT teknolojisi: Trench IGBT (IGBT3)
- Diyot teknolojisi: CAL4F hızlı toparlanma diyot
- Clamping diyot teknolojisi: hızlı anahtarlama (rapid switching)
- Gate sürüş gerilimi: ±20V
- Çalışma sıcaklığı: -40°C / +150°C (maks. 175°C)
- İzolasyon gerilimi: 2500V AC
- Entegre NTC sıcaklık sensörü
- Paket tipi: SEMITOP 4 Press-Fit
- Montaj: Tek vidalı, lehimsiz Press-Fit bağlantı
- Alüminyum oksit (Al2O3) taban ile geliştirilmiş termal performans
Kullanım Alanları
- UPS (kesintisiz güç kaynakları)
- Güneş enerjisi inverter sistemleri
- Endüstriyel inverter uygulamaları
- Motor sürücü sistemleri
- Enerji dönüşüm sistemleri
- Otomasyon ve güç elektroniği uygulamaları
Avantajları
- 3 seviyeli NPC topoloji ile daha düşük harmonik ve yüksek verim
- Press-Fit bağlantı ile lehimsiz ve güvenilir montaj
- Düşük anahtarlama kayıpları ile yüksek performans
- Entegre NTC sensör ile sıcaklık izleme imkanı
- Kompakt SEMITOP 4 tasarım ile yer tasarrufu
- Uzun ömürlü ve endüstriyel kullanıma uygun yapı
Açıklama: Semikron SK100MLI07F3TD1P IGBT modülü, 650V gerilim ve 100A akım kapasitesi ile özellikle 3 seviyeli inverter sistemlerinde yüksek verimlilik ve güvenilirlik sunar. Gelişmiş Trench IGBT teknolojisi, CAL diyot yapısı ve Press-Fit montaj avantajı ile endüstriyel güç elektroniği projelerinde kompakt ve uzun ömürlü bir çözüm sağlar.
