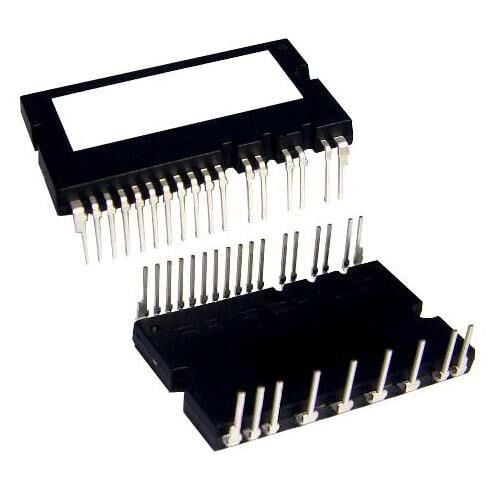

Onsemi FNB41060 IPM Akıllı Güç Modülü 600V 10A

Onsemi FNB41060 IPM Akıllı Güç Modülü 600V 10A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 600 V kolektör-emiter gerilimi (VCES) ve nominal 10 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji: 3 fazlı inverter köprüsü oluşturan 6 adet IGBT, bunlara paralel bağlı serbest dolaşım diyotları (FRD) ve kontrol sürücü Entegreleri (HVIC & LVIC) içerir.
• Kılıf Yapısı: Termal iletkenliği yüksek seramik tabanlı SPM26-AA (DIP26) kılıf mimarisi.
• Dahili Bootstrap Diyotları: Üst taraf (High-side) kapı sürücü beslemeleri için harici diyot ihtiyacını ortadan kaldıran entegre bootstrap diyotları ve sınırlama dirençleri bulunur.
• Dahili Koruma Mekanizmaları:

1. Kontrol beslemesi düşük gerilim koruması (UVLO - Under Voltage Lockout)
2. Harici şönt direnç ile aşırı akım / kısa devre koruması (CSC)
3. Dahili NTC termistör / LVIC üzerinden aşırı sıcaklık izleme ve hata (Fault) çıkışı

• Lojik Giriş Uyumluluğu: 3.3 V ve 5 V TTL/CMOS mikrokontrolcü (MCU) seviyeleri ile doğrudan sürülebilir active-HIGH girişler.

Kullanım Alanları

• İnverter Beyaz Eşya Sistemleri:

1. Klima dış ve iç ünite kompresör/fan sürücüleri
2. İnverter çamaşır makineleri ve kurutucular
3. Buzdolabı kompresör motor kontrol kartları

• Küçük Endüstriyel Sürücüler: Düşük güçlü AC indüksiyon, BLDC (Fırçasız DC) ve PMSM (Kalıcı Mıknatıslı Senkron) motor sürücüleri.
• Pompa ve Fan Kontrolörleri: Bulaşık makineleri, sirkülasyon pompaları ve havalandırma fanları.
• Dikiş Makineleri ve Medikal Ekipmanlar: Hassas devir denetimi gerektiren küçük motorlu cihazlar.

Avantajları

• Kompakt ve Düşük Bütçeli Tasarım: Sürücü IC'leri, bootstrap diyotları ve IGBT'lerin tek pakette birleşmesi PCB boyutunu küçültür ve harici bileşen (BOM) maliyetini azaltır.
• Yüksek Termal Performans: Seramik tabanlı kılıf yapısı sayesinde ısıyı soğutucuya hızlı bir şekilde iletir, termal direnci düşürür.
• Düşük Elektromanyetik Parazit (EMI): Sürücü kapı dirençleri ve dV/dt oranları modül içinde optimize edildiği için daha az EMI gürültüsü üretir.
• Gelişmiş Güvenilirlik: Entegre kısa devre ve düşük gerilim koruma devreleri, olası elektriksel arızalarda modülün ve ana kontrol kartının zarar görmesini engeller.
• Ayrı Emiter Terminalleri (Open-Emitter): Alt koldaki (Low-side) IGBT'lerin emiter bacakları dışarıya ayrı çıkarılmıştır. Bu sayede 3 fazlı akım okuma (3-shunt) veya tekli akım okuma (1-shunt) vektör kontrol (FOC) algoritmaları kolayca uygulanabilir.
