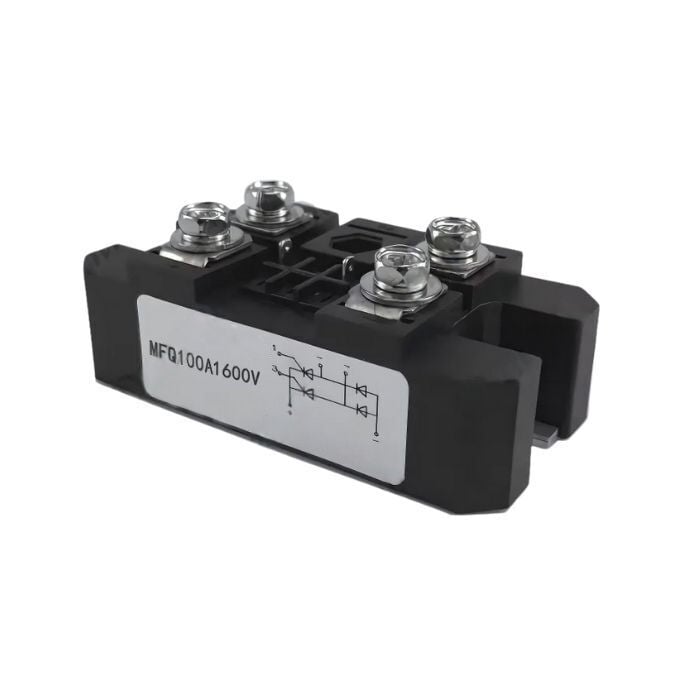

Motorobit MFQ100A-16 Tek Faz Köprü Diyot 100A 1600V
MFQ100A (genellikle MFQ100A-1600V olarak sunulan), yüksek akım ve gerilim gereksinimi duyan güç elektroniği devrelerinde alternatif akımı (AC) doğru akıma (DC) dönüştürmek için kullanılan tek fazlı tam dalga köprü diyot modülüdür.Ürün Özellikleri
- Nominal Akım Kapasitesi: Sürekli durumda maksimum 100 A doğru akım (IO) çıkışı sağlayabilir.
- Ters Gerilim Dayanımı: 1600 V tepe ters gerilimine (VRRM) dayanıklıdır, bu sayede yüksek voltaj sıçramalarına karşı koruma sunar.
- Topoloji: Tek fazlı AC girişi tam dalga DC çıkışına dönüştüren 4 adet entegre yüksek güçlü doğrultucu diyot içerir.
- İzole Taban Plakası (Isolated Baseplate): Yüksek termal iletkenlik sağlayan yalıtımlı taban plakası sayesinde soğutucu bloğa (heatsink) doğrudan ve güvenli bir şekilde monte edilebilir.
- Bağlantı Mimarisi: Yüksek akımlı hat kablolarının gevşemeden sabitlenmesini sağlayan cıvatalı/vidalı terminal yapısına sahiptir.
- Yüksek Isıl Tolerans: Geniş çalışma sıcaklığı aralığı ve yüksek darbe akımı (surge current) dayanımı (IFSM) sunar.
Kullanım Alanları
- Endüstriyel Güç Kaynakları: Yüksek güçlü DC güç üniteleri ve akü şarj besleme devreleri.
- Kaynak Makineleri: Inverter veya klasik tip endüstriyel DC kaynak cihazlarının giriş doğrultucu katları.
- Motor Sürücüleri ve Inverter Girişleri: AC motor frekans konvertörlerinin DC veri yolunu (DC bus) besleyen doğrultucu bloğu.
- DC Motor Hız Kontrol Sistemleri: Yüksek akımlı DC motorların besleme hatları.
- Galvano ve Kaplama Tesisleri: Yüksek DC akım gerektiren elektro-kaplama ve elektroliz güç kaynakları.
- Yenilenebilir Enerji Sistemleri: Rüzgar ve güneş enerjisi dönüştürücü panolarındaki DC bara doğrultma katları.
Avantajları
- Yüksek Güç Yoğunluğu: 100 A gibi yüksek bir akım kapasitesini kompakt tek bir modülde sunarak panolarda alan tasarrufu sağlar.
- Güvenli Soğutucu Montajı: Tabanın elektriksel olarak izole olması, soğutucu blok üzerine harici izolatör gerektirmeden montaj yapılmasına olanak tanır.
- Sağlam Vidalı Bağlantı: Vidalı terminalleri sayesinde yüksek akım altında ısınma yapan zayıf temas risklerini ortadan kaldırır ve mekanik titreşimlere karşı direnç gösterir.
- Isıl Dayanıklılık ve Verimlilik: Düşük iletim gerilimi (VF) sayesinde güç kaybını ve ısı oluşumunu minimum seviyede tutar.
- Kolay Bakım ve Değişim: Standart endüstriyel kılıf yapısı sayesinde montaj, kablolama ve olası arıza durumlarında parça değişim kolaylığı sağlar.
