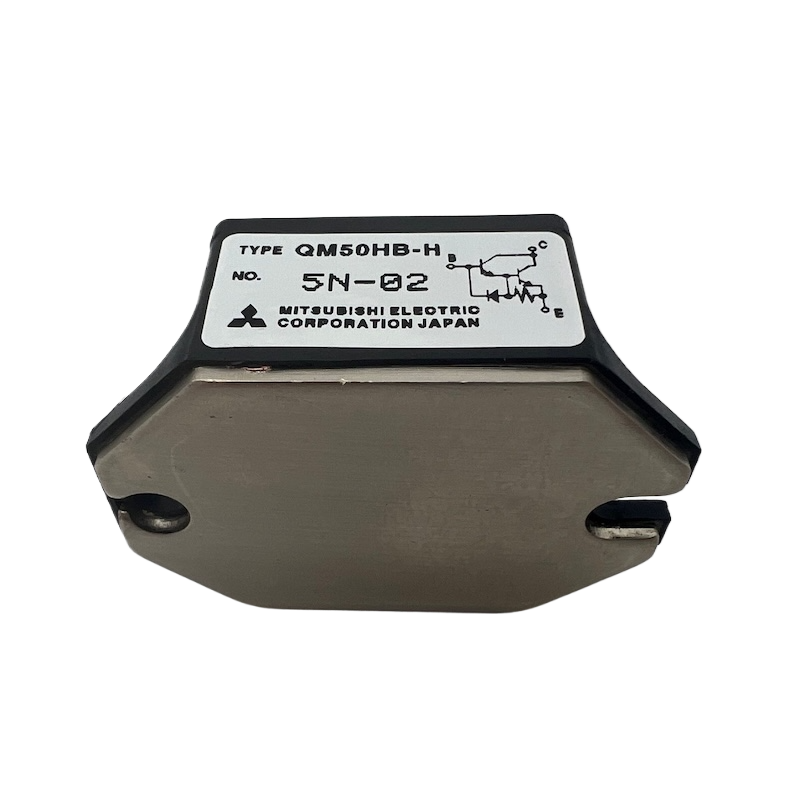

Mitsubishi Electric QM50HB-H GTR/IGBT Güç Modülü 600V 50A

Mitsubishi Electric QM50HB-H GTR/IGBT Güç Modülü 600V 50A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 600 V kolektör-emiter gerilimi (VCEO(SUS) / VCEX) ve nominal 50 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji (Dual / Yarım Köprü): Tek paket içerisinde iki adet yüksek kazançlı Darlington transistör ve bunlara ters-paralel bağlı hızlı serbest dolaşım (anti-parallel / free-wheeling) diyotları yer alır.
• Yüksek Akım Kazancı (DC Current Gain): Darlington yapısı sayesinde son derece yüksek akım kazancına (hFE) sahiptir; böylece düşük baz (base) akımlarıyla yüksek akımlar anahtarlanabilir.
• İzole Taban Plakası (Isolated Baseplate): Yüksek elektriksel izolasyon sağlayan modül tabanı, soğutucu bloğa (heatsink) doğrudan montaj imkanı sunar.
• Mekanik Yapı ve Bağlantı: Yüksek akımları güvenle iletmek için vida bağlantılı ana güç terminallerine ve sürücü sinyalleri için hızlı bağlantı bacaklarına sahiptir.

Kullanım Alanları

• Klasik AC Motor Sürücüleri (Inverters): Asenkron motorların hız kontrolünü sağlayan endüstriyel frekans konvertörleri.
• DC Motor Sürücüleri (Choppers): Yüksek güçlü DC motorların hız ve yön denetimini gerçekleştiren kıyıcı (chopper) devreleri.
• Kesintisiz Güç Kaynakları (UPS): Endüstriyel tip yedek güç sistemleri ve AC voltaj regülatörleri.
• Endüstriyel Güç Kaynakları: İndüksiyon ısıtıcılar, elektrokaplama tesisleri ve yüksek akımlı DC güç kaynakları.
• Eski Nesil Endüstriyel Otomasyon Kartları: IGBT öncesi veya klasik Darlington transistör mimarisi kullanan sürücü panoları ve revizyon projeleri.

Avantajları

• Sürüş Kolaylığı: Yüksek Darlington akım kazancı (hFE) sayesinde, kontrol devresinden çekilen baz akımı ihtiyacı oldukça düşüktür.
• Kompakt Yarım Köprü Yapısı: İki transistörlü faz bacağının tek pakette bulunması, köprü konfigürasyonlu devre tasarımlarını ve bara yerleşimini kolaylaştırır.
• Dahili Diyot Koruması: Entegre edilmiş ters-paralel diyotlar, endüktif yük anahtarlamalarında oluşan zıt elektromotor kuvvetine (Back-EMF) karşı ek bileşen ihtiyacını ortadan kaldırır.
• Sağlam Vidalı Bağlantı: Vidalı terminaller, mekanik titreşimlere ve ısıl genleşmelere karşı yüksek dayanım sunarak güvenli temas sağlar.
• Endüstriyel Dayanıklılık ve Bakım: Ağır sanayi şartlarında kanıtlanmış mekanik ve elektriksel yapısı sayesinde yedek parça ve revizyon uygulamalarında yüksek güvenilirlik sunar.
