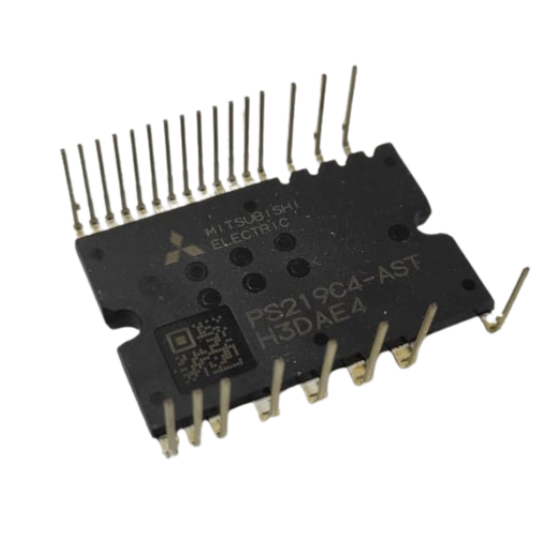

Mitsubishi Electric PS219C4-AST IPM IGBT Güç Modülü 600V

Mitsubishi Electric PS219C4-AST IPM IGBT Güç Modülü 600V

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 600 V kolektör-emiter gerilimi (VCES) ve nominal 15 A kolektör akımı (IC) kapasitesine sahiptir.
• Akıllı Entegrasyon (IPM Structure):

1. 3 fazlı inverter köprüsü (6 adet CSTBT™ IGBT ve serbest dolaşım diyotları)
2. Dahili HVIC (High Voltage IC) ve LVIC (Low Voltage IC) kapı sürücü (gate driver) devreleri
3. Dahili bootstrap diyotları ve akım sınırlama dirençleri

• Dahili Koruma İşlevleri:

1. Kontrol beslemesi düşük gerilim koruması (UV - Under Voltage)
2. Harici şönt direnç üzerinden kısa devre / aşırı akım koruması (SC - Short Circuit)
3. Aşırı sıcaklık koruması / sıcaklık izleme çıkışı (OT / FO)

• Kılıf ve Montaj Yapısı: Transfer kalıplı, kompakt Super Mini DIP (Dual In-Line Package) kılıf tasarımı.
• Sinyal Uyumluluğu: 3.3 V ve 5 V mikrodenetleyici (MCU) Lojik/TTL seviyeleri ile doğrudan sürülebilir giriş pinleri.

Kullanım Alanları

• İnverterli Beyaz Eşya Sistemleri:

1. İnverter klimalar (kompresör ve fan motoru sürücüleri)
2. Çamaşır makineleri ve kurutucular (tambur motor kontrolü)
3. İnverter buzdolapları

• Küçük Güçlü Endüstriyel Sürücüler: Düşük tonajlı pompa, fan, üfleyici (blower) ve konveyör motorları.
• Bulaşık Makinesi Sirkülasyon Pompaları: Hassas devir kontrolü gerektiren BLDC ve PMSM motor uygulamaları.
• Küçük Ev Aletleri: Yüksek verimli elektrikli süpürgeler ve mutfak robotları.

Avantajları

• Tam Entegre Çözüm (Her Şey Dahil): Sürücü entegreleri (HVIC/LVIC) ve bootstrap diyotları modül içinde yer aldığından, harici komponent ihtiyacını (BOM listesini) ve PCB alanını büyük ölçüde azaltır.
• Yüksek Güvenilirlik ve Kendi Kendini Koruma: Kısa devre ve düşük gerilim durumlarında dahili koruma devreleri anında devreye girerek modülün yanmasını ve sürücü kartının zarar görmesini engeller.
• Düşük EMI Gürültüsü: Anahtarlama sırasında oluşan elektromanyetik paraziti (EMI) minimize edecek şekilde optimize edilmiş kapı sürme elektroniğine sahiptir.
• MCU ile Doğrudan Bağlantı: Optokuplör veya seviye dönüştürücüye ihtiyaç duymadan doğrudan mikrodenetleyici PWM çıkışlarına bağlanabilir.
• Maliyet ve İmalat Kolaylığı: Çift sıralı (DIP) bacak yapısı sayesinde otomatik dizgiye (SMT/THT) uygundur; montaj, işçilik ve üretim maliyetlerini düşürür.
