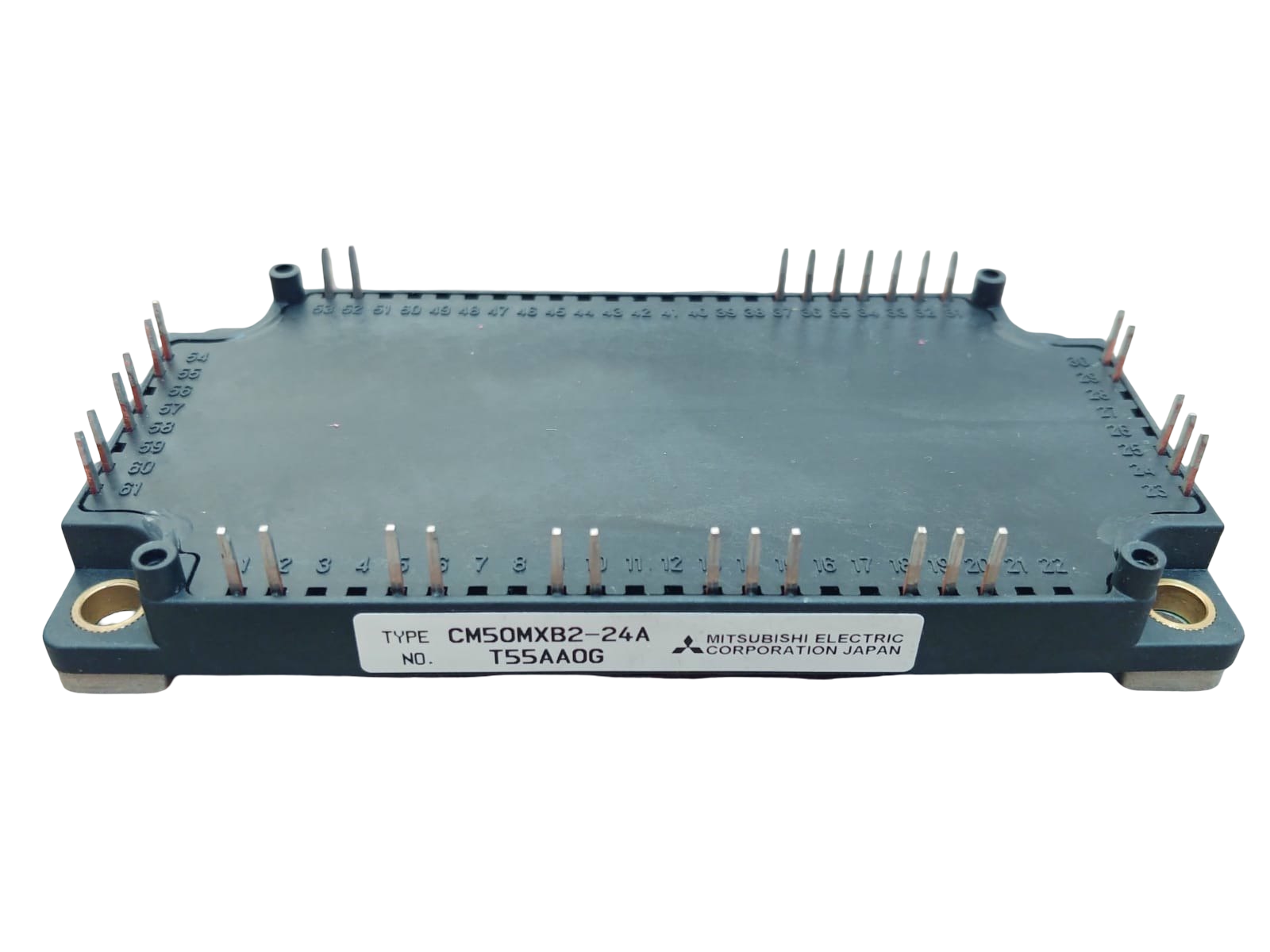

Mitsubishi Electric CM50MXB2-24A CIB Güç Modülü 1200V 50A
Endüstriyel güç elektroniği ve motor kontrol sistemlerinde öncü olan Mitsubishi Electric markasının yüksek güvenilirlikli bileşenlerinden biri olan CM50MXB2-24A, üç fazlı sistemler ve anahtarlamalı güç uygulamaları için tasarlanmış yüksek performanslı bir CIB (Converter-Inverter-Brake) Entegre Güç Modülüdür.Ürün Özellikleri
- Üretici: Mitsubishi Electric
- Ürün Kodu / Model: CM50MXB2-24A
- Ürün Tipi: CIB (3 Fazlı Doğrultucu + 3 Fazlı Inverter + Frenleme Devresi) Entegre IGBT Modülü
- Kolektör-Emitör Gerilimi (VCES): 1200 V (Inverter ve Fren Katı)
- Nominal Kolektör Akımı (IC): 50 A (Inverter Katı)
- Doğrultucu Ters Blokaj Gerilimi (VRRM): 1600 V (Giriş köprüsü diyotları için)
- Entegre Yapı ve Ek Özellikler:
-
-
- 3 fazlı giriş doğrultucu köprüsü
- 3 fazlı IGBT inverter çıkış katı ve hızlı toplarlanmalı serbest akış (freewheeling) diyotları
- Dinamik frenleme chopper (fren) devresi
- Sıcaklık takibi için dahili NTC termistör
-
- Paket / Gövde Yapısı: Düşük profilli, termal verimliliği yüksek ve izolasyonlu taban plakasına sahip endüstriyel NX serisi modül tasarımı
Kullanım Alanları
- AC Motor Sürücüleri (VFD): Değişken frekanslı endüstriyel hız kontrol cihazları ve motor sürücü sistemleri.
- Servo ve Hareket Kontrol Sistemleri: Hassas konumlandırma ve yüksek dinamik yanıt gerektiren otomasyon eksen üniteleri.
- Yenilenebilir Enerji Sistemleri: Güneş enerjisi (PV) invertörleri ve rüzgar enerjisi dönüştürme donanımları.
- Kesintisiz Güç Kaynakları (UPS): Endüstriyel güç yedekleme ve dönüştürme sistemleri.
- Dinamik Frenleme Uygulamaları: Yüksek ataletli yüklerin güvenle durdurulmasını gerektiren fren dirençli devreler.
Avantajları
- Hepsi Bir Arada (CIB) Entegrasyon: Doğrultucu, inverter ve fren devrelerini tek bir gövdede bulandırarak pano içi kablolama karmaşasını ve harici parça ihtiyacını ortadan kaldırır.
- Düşük Güç Kaybı ve Yüksek Verim: Gelişmiş çip teknolojisi sayesinde düşük iletim (VCE(sat)) ve anahtarlama kayıpları sunarak sistem verimliliğini maksimize eder.
- Kompakt Tasarım ve Yüksek Güç Yoğunluğu: Sınırlı alanlarda yüksek performans sağlayarak daha küçük hacimli ve hafif sistemlerin tasarlanmasına olanak tanır.
- Üstün Termal Yönetim: İzole taban plakası ve dahili NTC sıcaklık sensörü sayesinde etkili ısı transferi ve güvenli sıcaklık izleme imkanı sunar.
