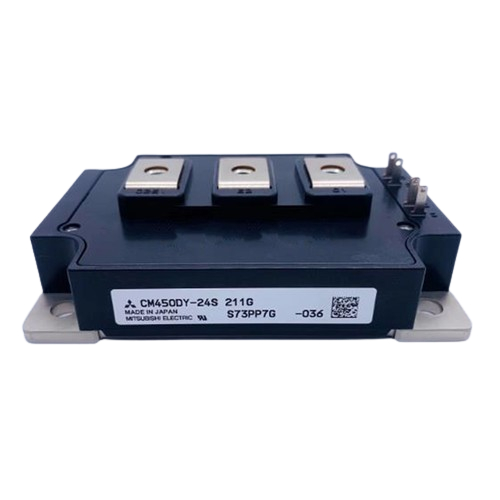

Mitsubishi Electric CM450DY-24S IGBT Güç Modülü 1200V 450A

Mitsubishi Electric CM450DY-24S IGBT Güç Modülü 1200V 450A

Ürün Özellikleri

• Gerilim ve Akım Değerleri: 1200 V kolektör-emiter gerilimi (VCES) ve nominal 450 A kolektör akımı (IC) kapasitesine sahiptir.
• Topoloji: Tek paket içerisinde seri bağlı iki IGBT ve bunlara paralel anti-paralel diyotlar içeren Half-Bridge (Yarım Köprü) yapısındadır.
• CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) Teknolojisi: Mitsubishi'nin patenti olan 6. nesil hücresel yapı sayesinde çok düşük doyum gerilimi (VCEsat) ve düşük anahtarlama kayıpları sunar.
• Entegre Diyot (Super-Soft FWDi): Ters toparlanma süresi optimize edilmiş, emisyon gürültüsü son derece düşük dahili serbest dolaşım diyodu içerir.
• İzole Taban Plakası (Isolated Baseplate): Bakır taban plakası ve seramik yalıtım katmanı sayesinde soğutucu bloğa doğrudan güvenli montaj imkanı sağlar (2500 V AC yalıtım gerilimi).
• Termal Yönetim: Düşük iç termal direnç (Rth(j-c)) ile yüksek akım yoğunluğunda bile etkili ısı dağıtımı gerçekleştirir.

Kullanım Alanları

• Büyük Güçlü AC Motor Sürücüleri: Sanayi tesislerindeki yüksek güçlü frekans konvertörleri ve ağır hizmet motor invertörleri.
• Rüzgar ve Güneş Enerjisi Sistemleri: MW ölçeğindeki yenilenebilir enerji santrallerinde kullanılan güç şartlandırma üniteleri ve invertörler.
• Kesintisiz Güç Kaynakları (UPS): Veri merkezleri ve endüstriyel tesisler için yüksek kapasiteli kesintisiz güç sistemleri.
• Endüstriyel Kaynak Makineleri: İleri seviye yüksek frekanslı DC ve AC endüstriyel kaynak inverterleri.
• İndüksiyon Isıtma ve Eritme Sistemleri: Metal işleme ve ergitme ocaklarında kullanılan yüksek akımlı güç katları.
• Demiryolu ve Traksiyon Yardımcı Güç Üniteleri: Raylı sistemlerdeki yardımcı dönüştürücüler (Auxiliary Power Supplies).

Avantajları

• Yüksek Enerji Verimliliği: CSTBT™ çip mimarisi sayesinde iletim ve anahtarlama kayıplarını minimuma indirerek toplam sistem verimini artırır.
• Düşük EMI (Elektromanyetik Parazit): Yumuşak anahtarlama karakteristiğine sahip yumuşak diyot teknolojisi (Super-Soft FWDi), devre üzerindeki parazitik gürültüyü ve voltaj sıçramalarını azaltır.
• Paralel Bağlanabilirlik: İletim gerilimi (VCEsat) pozitif sıcaklık katsayısına sahip olduğundan, yüksek güç gerektiren tasarımlarda birden fazla modülün paralel bağlanmasını oldukça kolaylaştırır.
• Yüksek Güvenilirlik ve Ömür: Termal döngü dayanımı artırılmış kılıf yapısı, ağır endüstriyel yükler altında uzun çalışma ömrü sunar.
• Kolay Güç Blok Montajı: Standart vidalı terminaller (M5/M6) ve sağlam modül yapısı, busbar (bara) bağlantılarını mekanik olarak basitleştirir.
