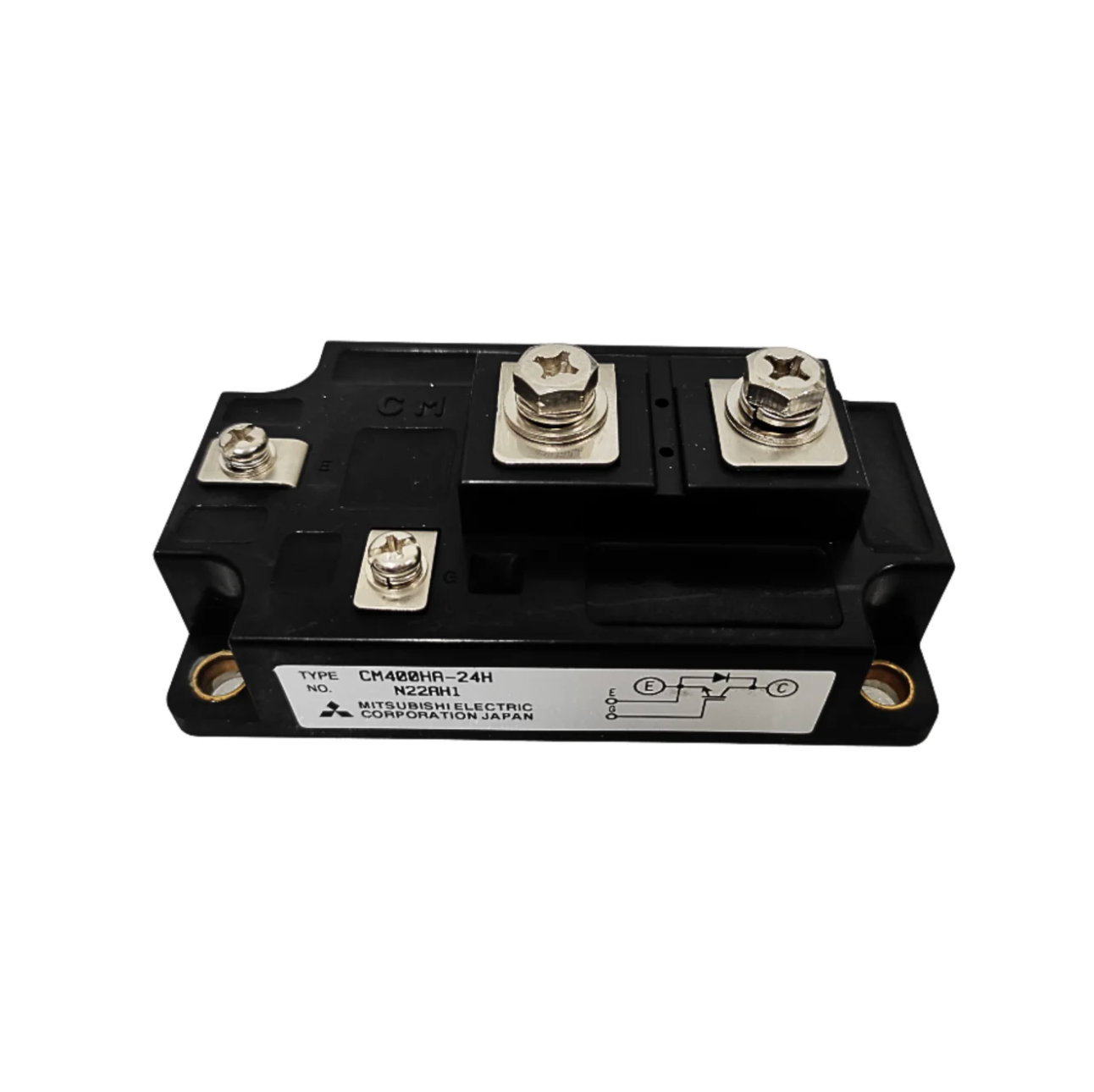

Mitsubishi Electric CM400HA-24H 400A 1200V IGBT Modülü

Mitsubishi Electric CM400HA-24H 400A 1200V IGBT Modülü

Mitsubishi Electric CM400HA-24H, yüksek güç ve hassas kontrol gerektiren endüstriyel sistemler için tasarlanmış profesyonel bir IGBT modülüdür. Tekli konfigürasyonda sunulan bu modül, bünyesinde hızlı toparlanma özellikli (super-fast recovery) bir serbest geçiş diyodu (freewheel diode) barındırır. İzole edilmiş taban plakası sayesinde soğutucu üzerine kolayca monte edilebilen bu modül, düşük iletim kayıpları ve yüksek frekanslı çalışma kapasitesi ile ağır hizmet tipi uygulamalarda üstün performans ve güvenilirlik sağlar.

Özellikler

• Marka: Mitsubishi Electric
• Ürün Tipi: Tekli IGBT Modülü (Single IGBT Module)
• Kollektör-Emitter Gerilimi (VCES): 1200 V
• Nominal Kollektör Akımı (IC): 400 A (Tc = 25 C)
• Darbe Akımı (ICM): 800 A
• İzolasyon Gerilimi (V iso): 2500 V (RMS)
• Kasa Yapısı: Yalıtımlı taban plakası (İzole edilmiş tip)
• Çalışma Sıcaklığı: -40 C ile +150 C (Junction)
• Özellikler: Düşük VCE(sat) (Doyum gerilimi), yüksek anahtarlama hızı, düşük sürücü gücü ihtiyacı.

Kullanım Alanları

CM400HA-24H, yüksek güç ve verimliliğin kritik olduğu birçok endüstriyel alanda yaygın olarak tercih edilir:

• AC Motor Kontrolü: Büyük ölçekli endüstriyel AC motor sürücüleri ve değişken frekanslı sürücüler (VFD).
• Hareket ve Servo Kontrol: Yüksek hassasiyetli endüstriyel servo sistemler.
• Kesintisiz Güç Kaynakları (UPS): Yüksek kapasiteli endüstriyel UPS üniteleri.
• Kaynak Makineleri: Güçlü ve verimli ark kaynak ekipmanlarının invertör katları.
• Güç Dönüştürücüler: Endüstriyel DC-AC güç dönüştürme istasyonları ve enerji yönetim sistemleri.
